こちらは高さ5.5mの吹抜けを含むメゾネットマンションの上下階窓に調光ロールスクリーン『ＦＵＧＡ』をご採用いただいた納品事例です。

超強力「ネオジム」磁石で造作した特殊下地で
電動『ＦＵＧＡ』を取付け

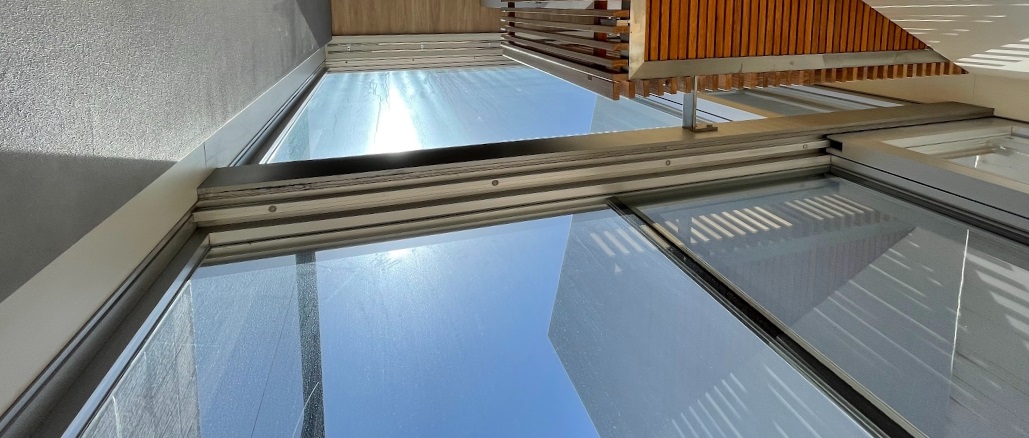

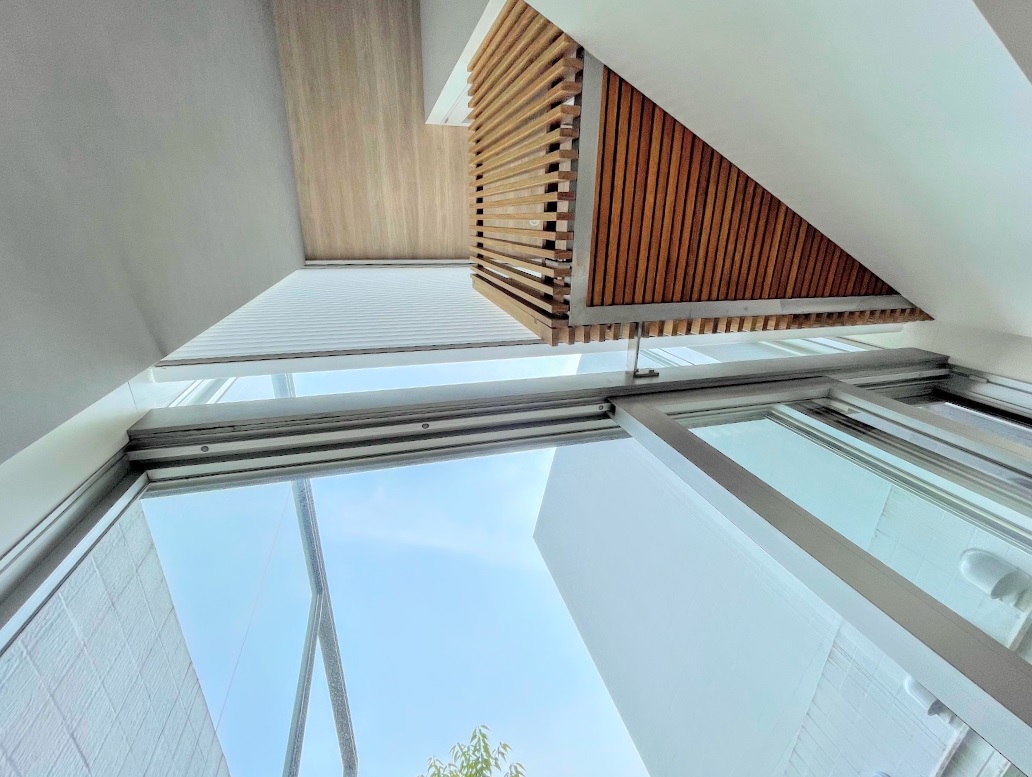

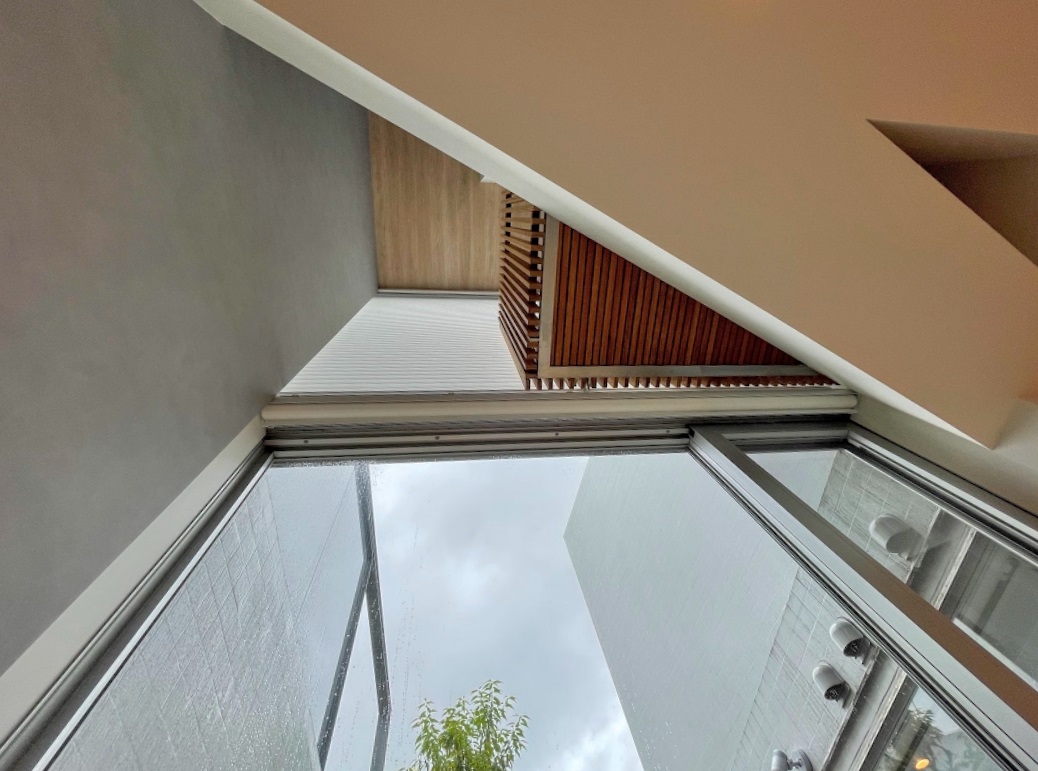

こちらの事例では、２階吹抜け側窓がカーテンボックスになっていましたので既設のカーテンレールを外して、製品サイズ:W2500×H2400の手動『ＦＵＧＡ』を設置しましたが、開口Ｗ2500×Ｈ2900の１階窓はサッシの手前が鉄板構造のマンション共用部分になっているため、窓周り品の設置に必要となるビス固定が出来ない状況になっていました。

前居住者の方も１階窓はそのままにされていたため、初回納品時ではそのままにしていた窓でしたが、ご入居後の生活の中でやはり窓周り品が必要とのご相談をいただきました。

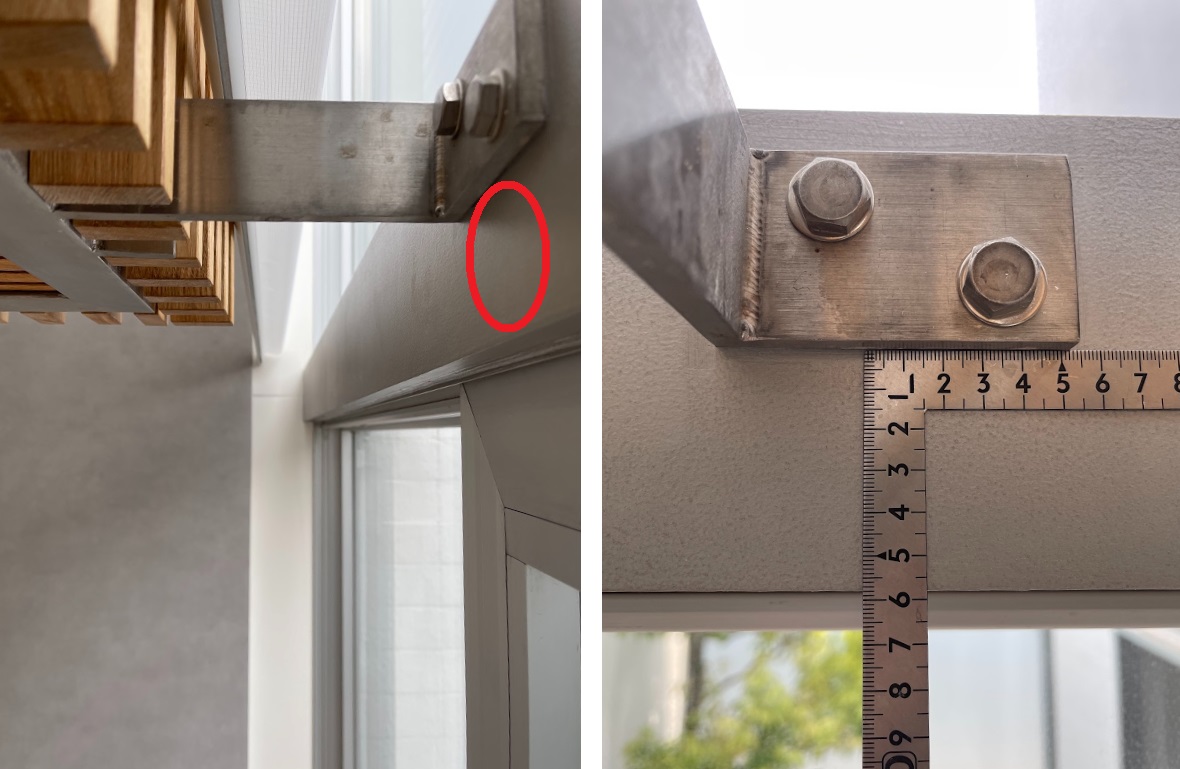

共用部分の鉄部は有効取付高:59mmあり、このエリアに取付金具をにビス止めできれば上階に合せて『ＦＵＧＡ』を設置できるのですがそれができませんが、鉄分を多く含む強磁性体の鉄部であったため、今回はここに磁力で固定させる製品の提案方法を考えました。

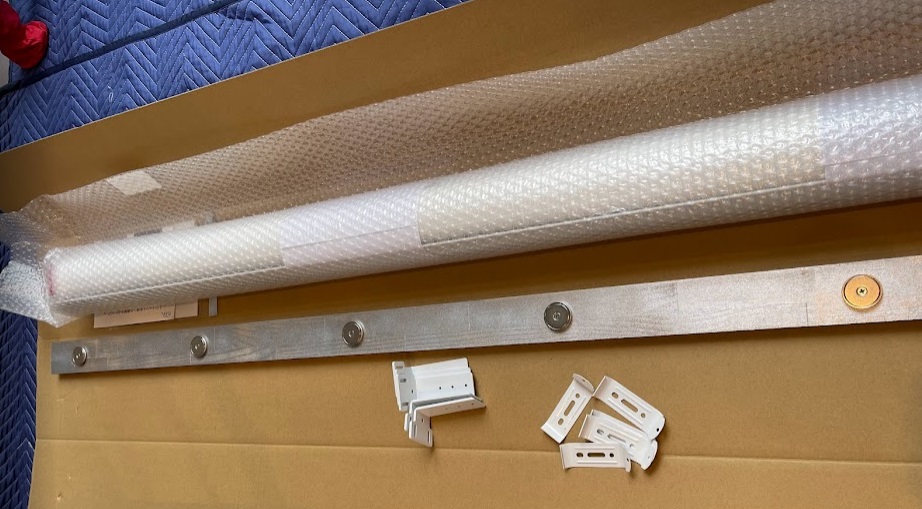

ここで考案したのが、シルバー塗装仕上げを施した15mm厚の集成材に、厚さ5mmの強力ネオジム磁石を10個装着させた総厚20mmの特殊下地板を共用部分の鉄部に磁力で固定する納めです。

ネオジム磁石とは、ネオジム、鉄、ホウ素（ボロン）を主成分とする最強の永久磁石で、磁力の強さは、鉄の酸化物を主成分としたフェライト磁石の10倍、わずか直径1～2cm程度の小さいネオジム磁石でも、5～10kgの吸着力があると言われています。

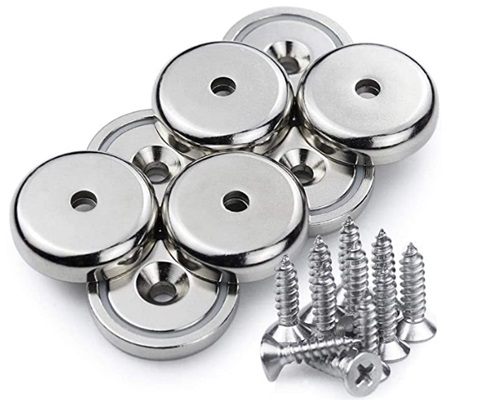

今回使用した磁石は木材などにビス止めできる構造になっていて、直径32ｍｍ、最大で垂直方向30kg、水平方向8kgの引っ張り強度を持つとされている磁石を平均25cmの間隔で16mm厚の集成材に固定しています。

鉄分を多く含む強磁性体の鉄部であったこともあり、ネオジム磁石10個の使用で半身を預ける様に下側に負荷を掛けても微動だにしない強力な磁力下地ができ上がりました。
木材は反りの少ない集成材を２分割にして、中央部分を金属プレートでジョイントしています。
ジョイントを併用することで下地材を片側ずつ脱着し易くなっています（※下地材は垂直方向の引っ張りに対しては容易に動きませんが、ネジウム磁石の固定で生じている5mmの隙間に指を添えて板の端部を90度捩じりながら手前側に引っ張ることで取外しが可能です）。

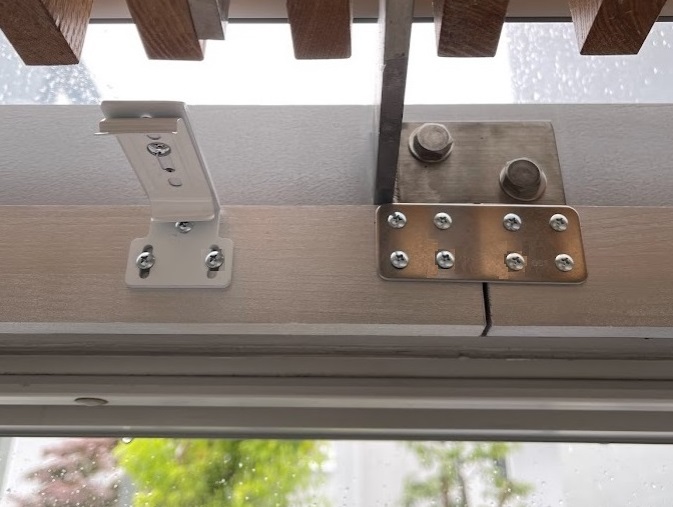

更に下地材の両端にＬ字アングルを付属させて、これを壁面ブラケットとして木部壁にテンション付けしているので磁力だけに頼らない下地材としての納まりになっています。

限られた奥行きスペース内に総厚20mmの下地を挿入したため、更に取付スペースがタイトになりましたが、目安として140mm程度の有効クリアランスが存在すれば今回の様な納めが可能です。

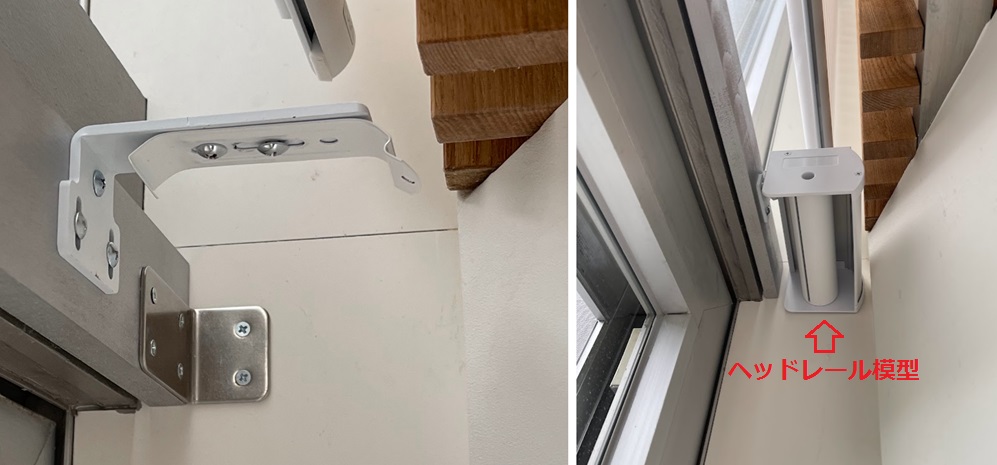

テスト用のヘッドレール模型も無事取付けられ、いよいよＷ2500ｍｍ × Ｈ2900ｍｍ の大型製品を取付けることになりました。

調光ロールスクリーン「FUGA」
充電式電動タイプ『Eco Rimo(エコリモ)』を採用

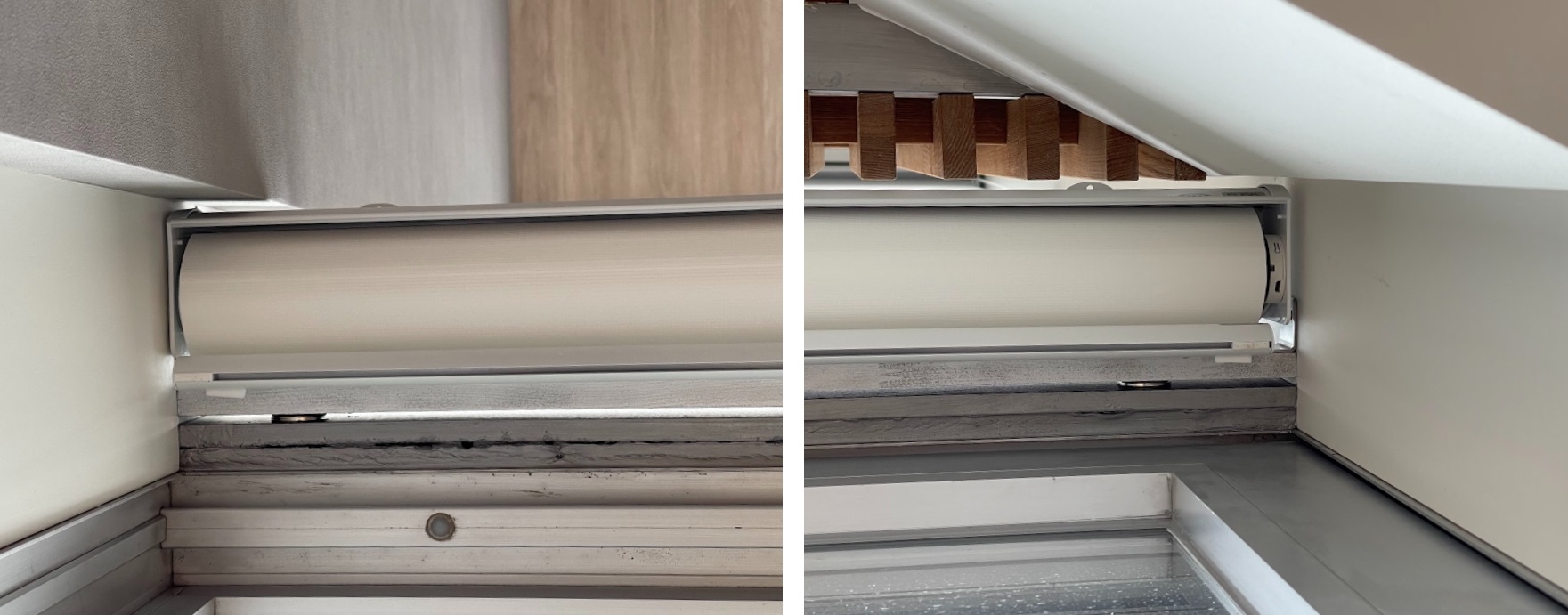

ネオジム磁石とＬ字アングルを併用した下地材に設置した製品は調光ロールスクリーン『ＦＵＧＡ』の充電式電動タイプ『Eco Rimo(エコリモ)』。

昇降操作を伴わないコードレス電動製品のため、取付下地に引っ張り荷重の負担を掛けない製品となっています。

FUGAのエコリモは、ヘッドレール下のポートにマイクロUSBケーブル(※現在はType-Cを採用)を接続して充電する仕様です。
1回のフル充電に要する時間は約10時間と長いため、就寝前など充電のタイミングを配慮する必要がありますが、これにより1日2回の昇降操作で約1年間連続使用が可能と言われています(※製品サイズ、昇降・調光頻度により充電頻度は異なる)。

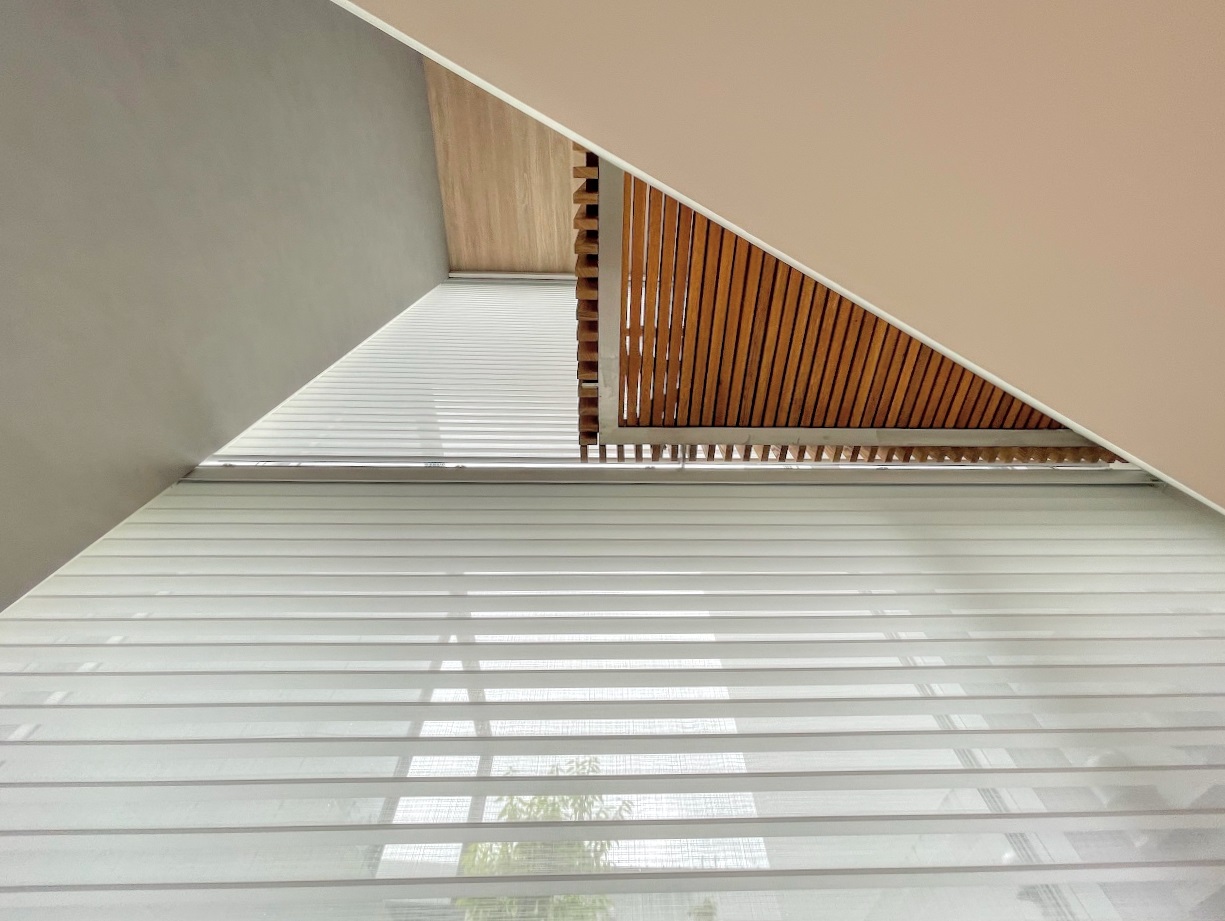

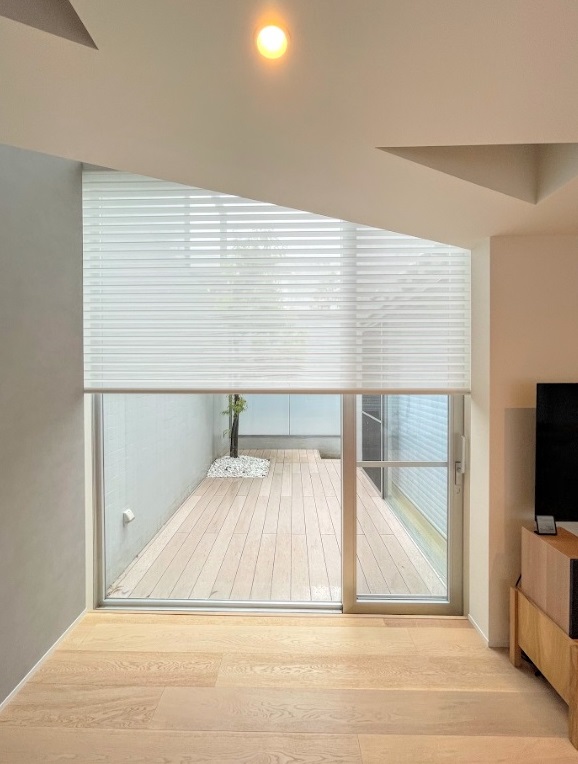

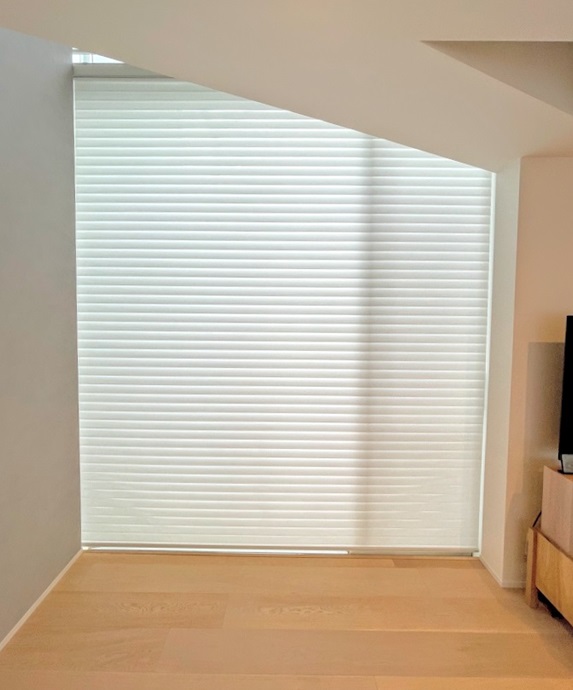

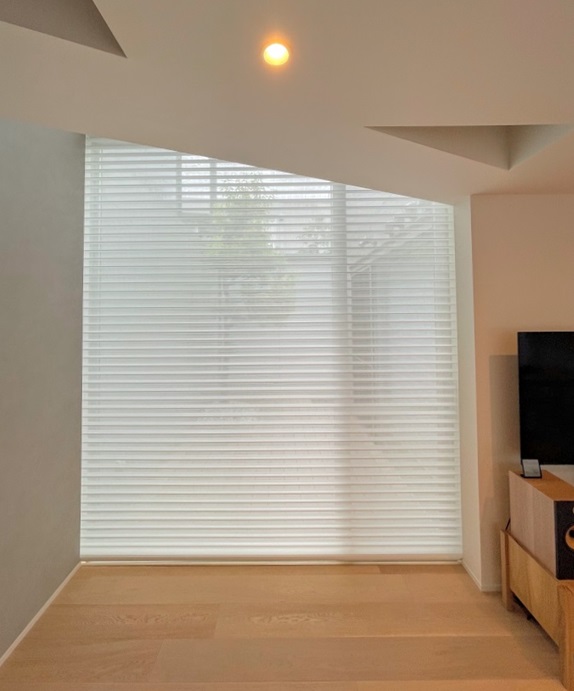

様々な工夫を凝らした甲斐もあり、限られた条件の範囲内で上下階の窓を調光ロールスクリーン『ＦＵＧＡ』でまとめ上げることが出来ました。

今回のこだわりポイントをまとめると以下のとおりです。

① 上下階で分割されている吹抜窓に調光ロールスクリーンを採用したい。
② マンション共用部分となる鉄部はビスを使用せずに製品を固定したい。
③ 磁力下地の採用窓は、引っ張り操作を伴わない電動製品を採用したい。
④ 窓近辺にコンセントが無いため、充電タイプの電動製品としたい。

マンションの管理規約に準拠し、設置の安全性を確認した上でのご提案ではありますが、今回の設置方法は積極的にご提案する内容のものではありません。
たまたま設置と使用にに耐えうる条件と製品が揃っていたことと、製品の導入をお客様が熱望されていたため実現した特殊プランとなります。
