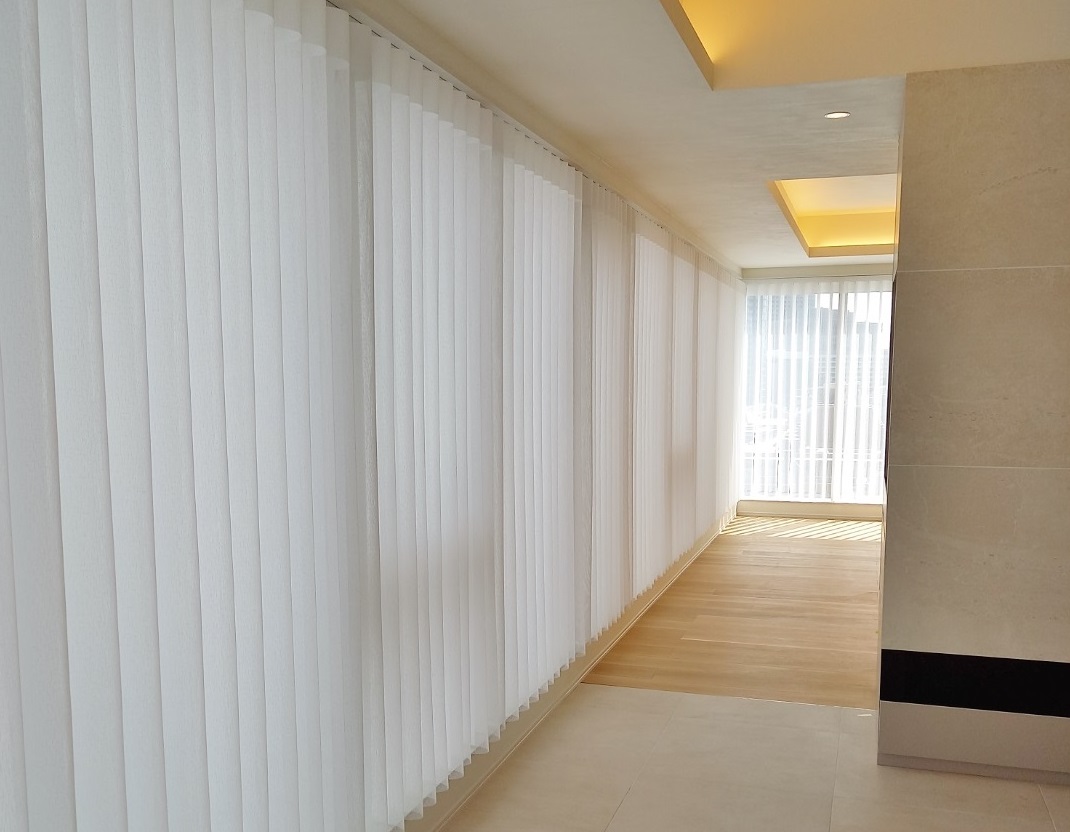

ノーマンのスマートドレープシェード。L字コーナー窓での採用事例。

2023.12.19

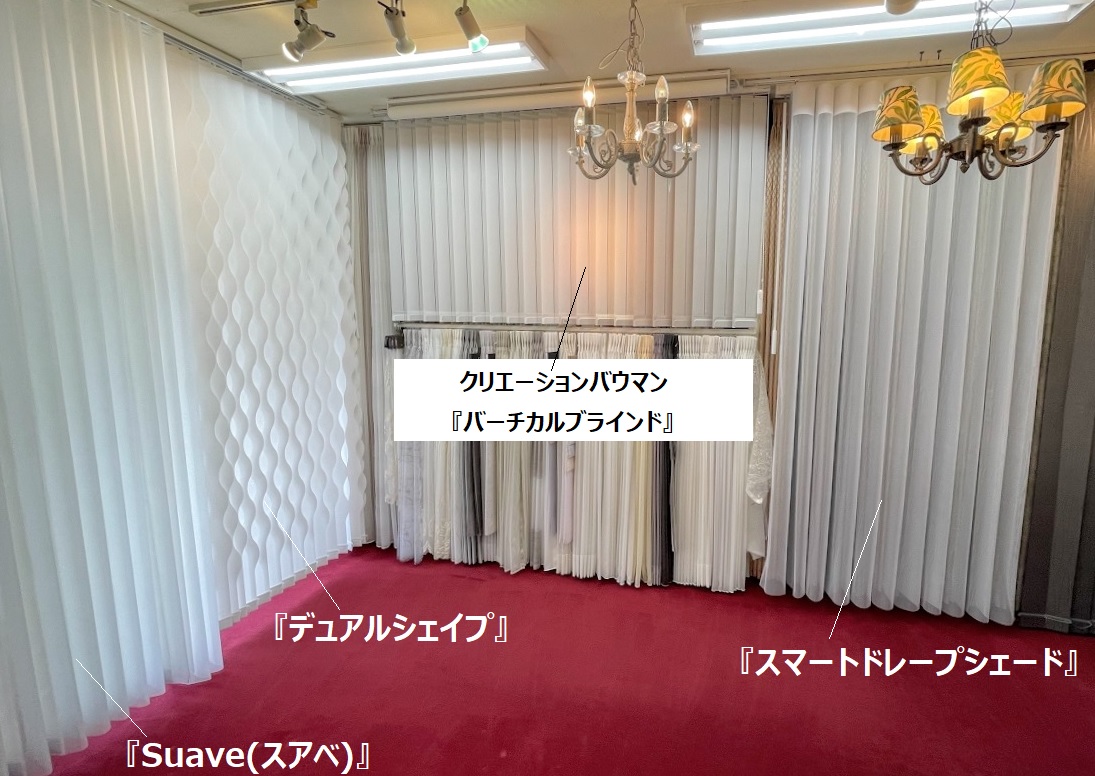

本日は、NORMAN(ノーマン)の『スマートドレープシェード』を、L字コーナー窓を含む３か所の出入窓にご採用いただいた事例をご紹介させていただきます。

マンション・リノベーション前のご相談

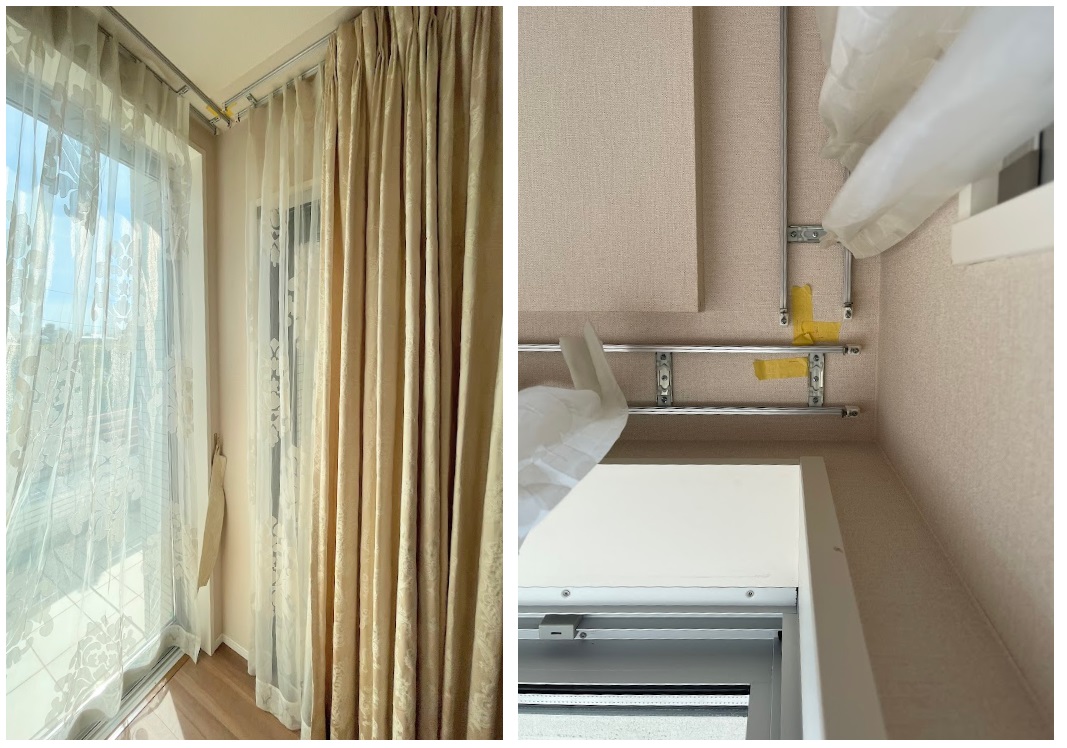

まずこちらは、現地お打合せ時の窓状況。

中古マンションを購入されたお客様がご入居前にリノベーション・リフォームを行うにあたり、完成後の窓辺に『スマートドレープシェード』を採用したいというご要望をいただきました。

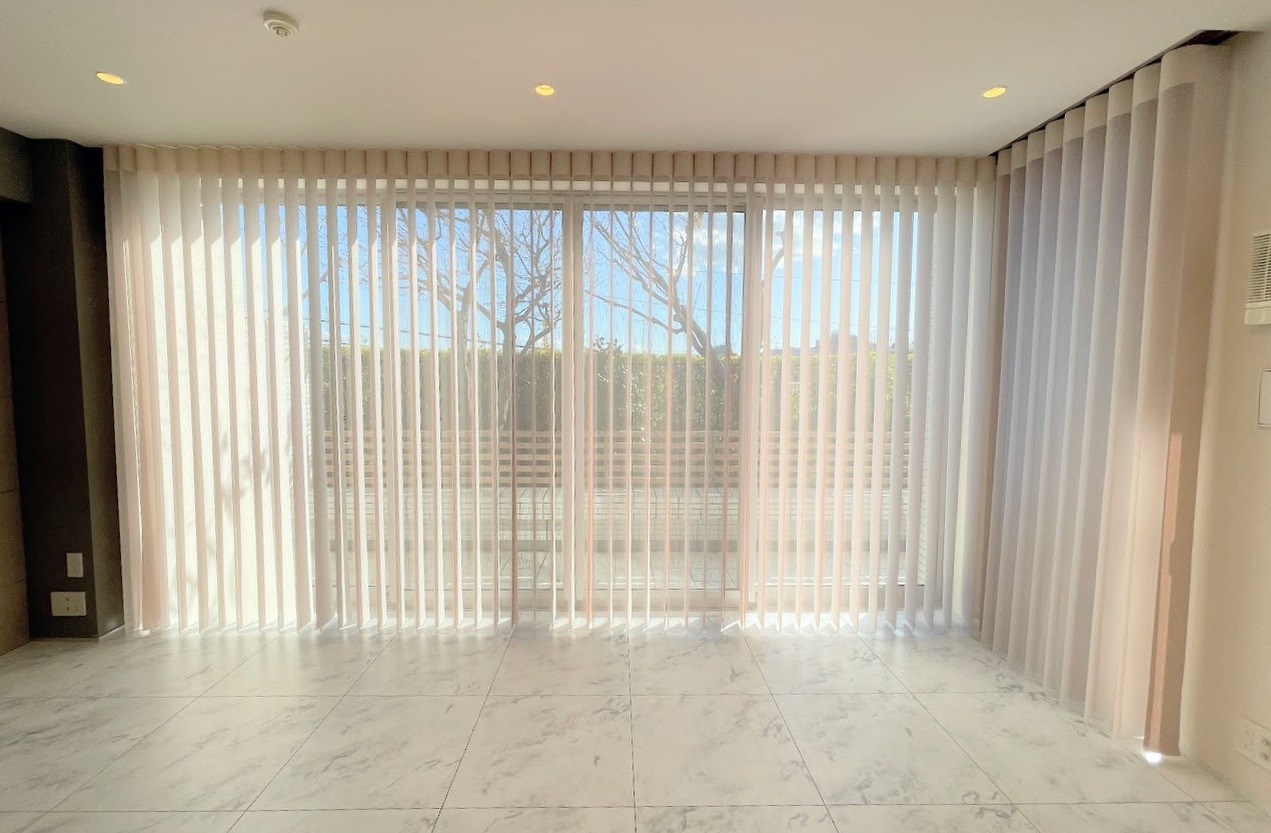

LDには開口幅4.7mの掃出窓と２か所の出入ドアがあり、３か所全ての取付位置が天井埋込のカーテンボックス形状になっていました。

また、L字形状になっているコーナー部分にはカーブレールではなく直線レールが取付けられている納まりとなっていて、スマートドレープシェードもこれに準じた納めにすることになりました。

カーテンボックスの深さと奥行きを確認。

『スマートドレープシェード』をご提案する際、一番最初に行うのが製品取付方の確認です。

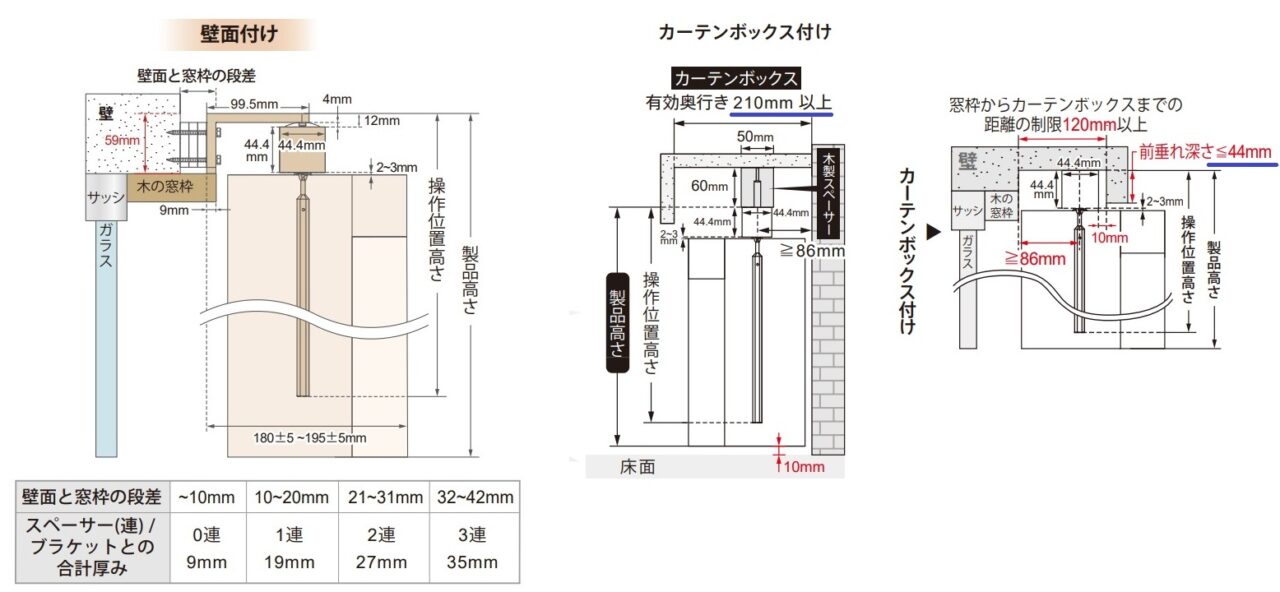

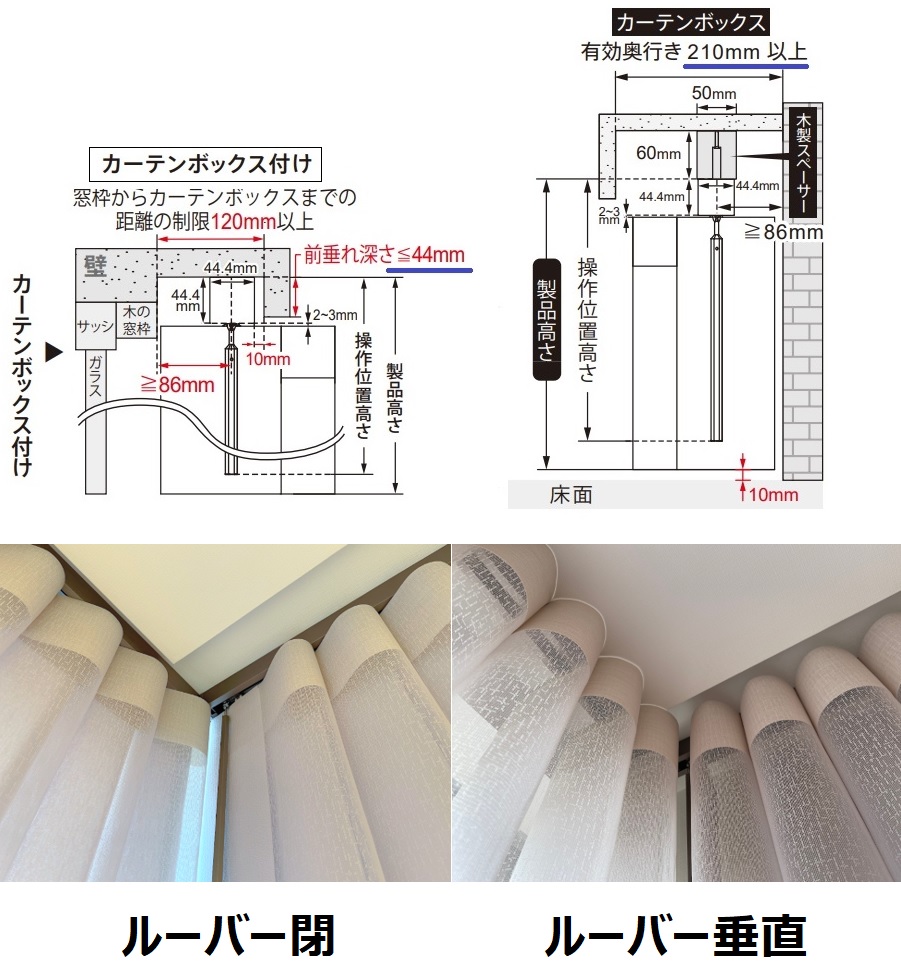

スマートドレープシェードは「壁面付」、「天井付」、「カーテンボックス」付けの全てに対応しますが、設置に必要な製品クリアランス(※有効奥行き)が210mm以上と、一般的なカーテンボックスの奥行き(※目安としてD150mm)より多く必要になるため、特にボックスの前垂れが存在する設置環境においては、前垂れの深さが44mm以上となる場合はスペーサーの併用が必要であることを想定したご案内が必要となります。

ちなみに、有効奥行きというのは、窓枠の張出し等を含めない奥行き寸法のことで、こうした障害物を考慮しないと、ルーバーの開閉操作をする際にルーバーの後ろ側が窓枠に引っ掛かる場合がありますので、この点も注意します。

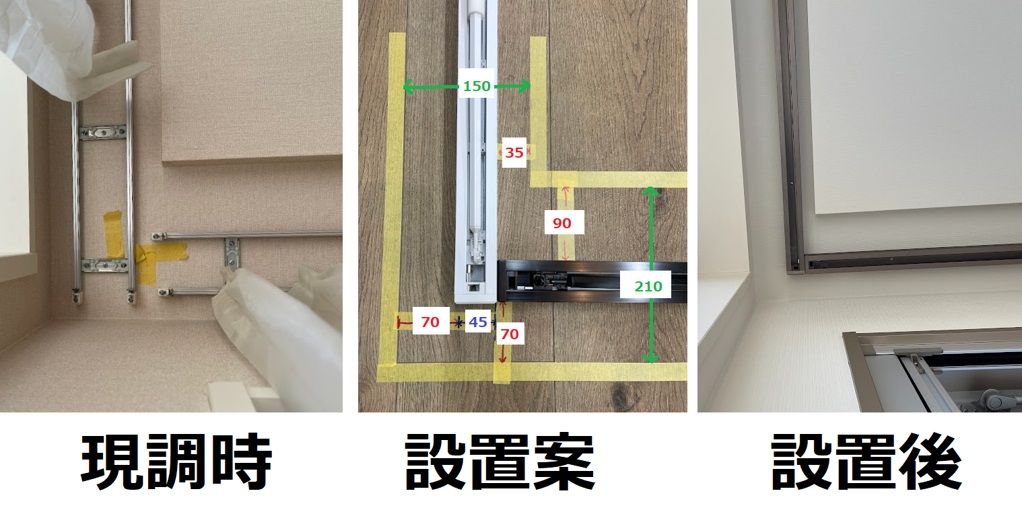

こちらは事前シュミレーションによる検証イメージで、右の写真が窓枠の張出しを含めない有効奥行きと製品配置の関係性となります。

今回の事例では、L字コーナー右側・出入ドア上ボックスの有効奥行きがD210mmあり推奨値を満たしていましたが、コーナー左側・掃出窓のカーテンボックスは有効奥行き150mmとなっていたため、150mm側の納めに注意が必要でした。

この場合の注意点というのが前述したカーテンボックス前垂れの深さで、こちらの事例では深さ45mmと結構浅いボックスでしたが、製品レール厚が44.4mm、レール下部からルーバー上部までのクリアランスが２～3mmとなっていたため、段差解消用スペーサーの併用も視野に入れたご提案をさせていただき、結果的に併用せずに無事納めることができました。

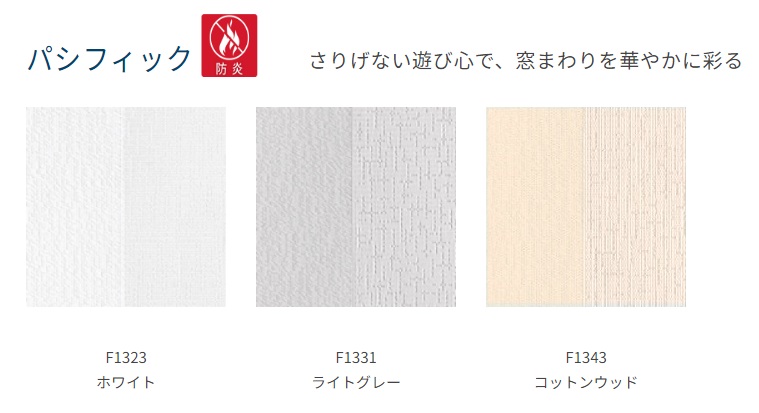

『スマートドレープシェード』の開き方と製品幅

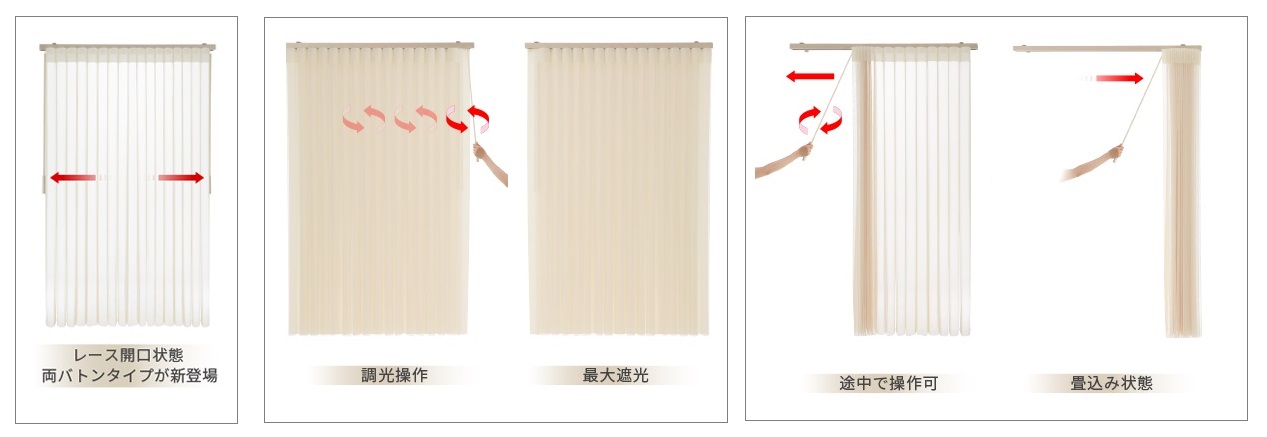

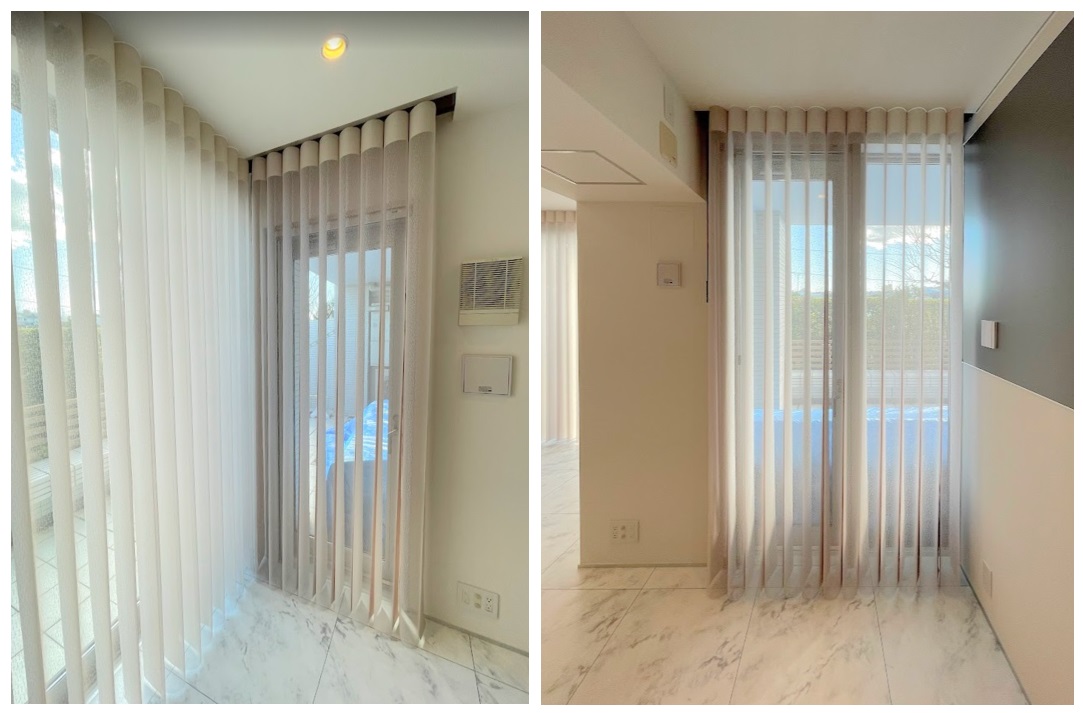

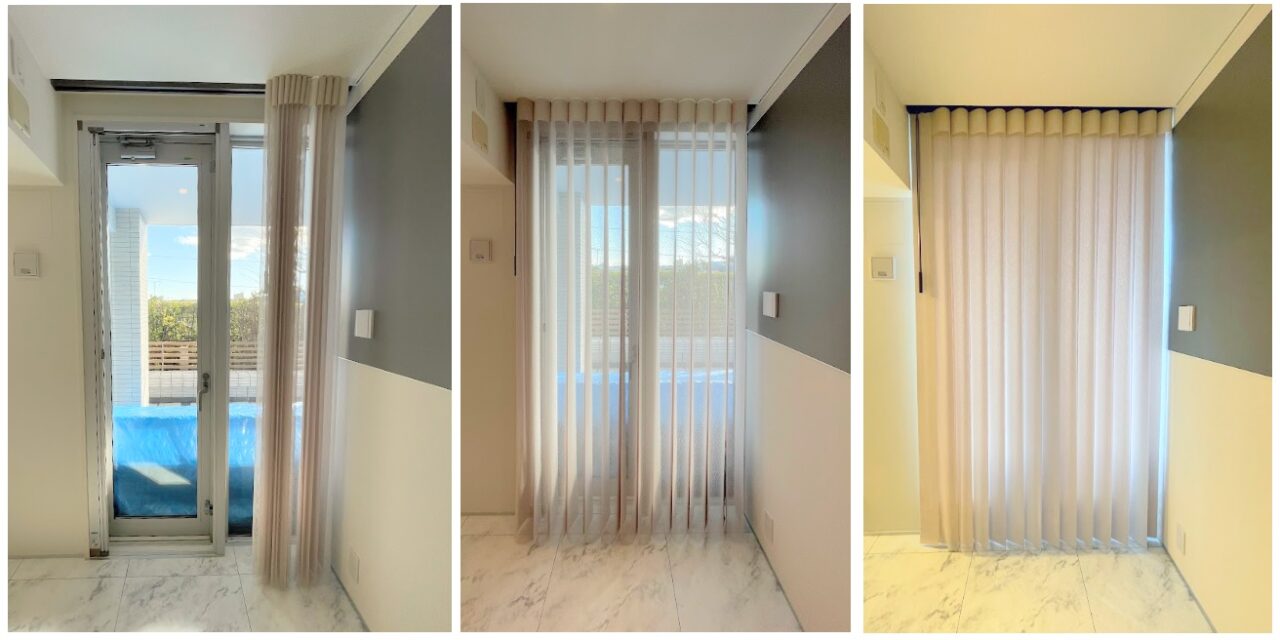

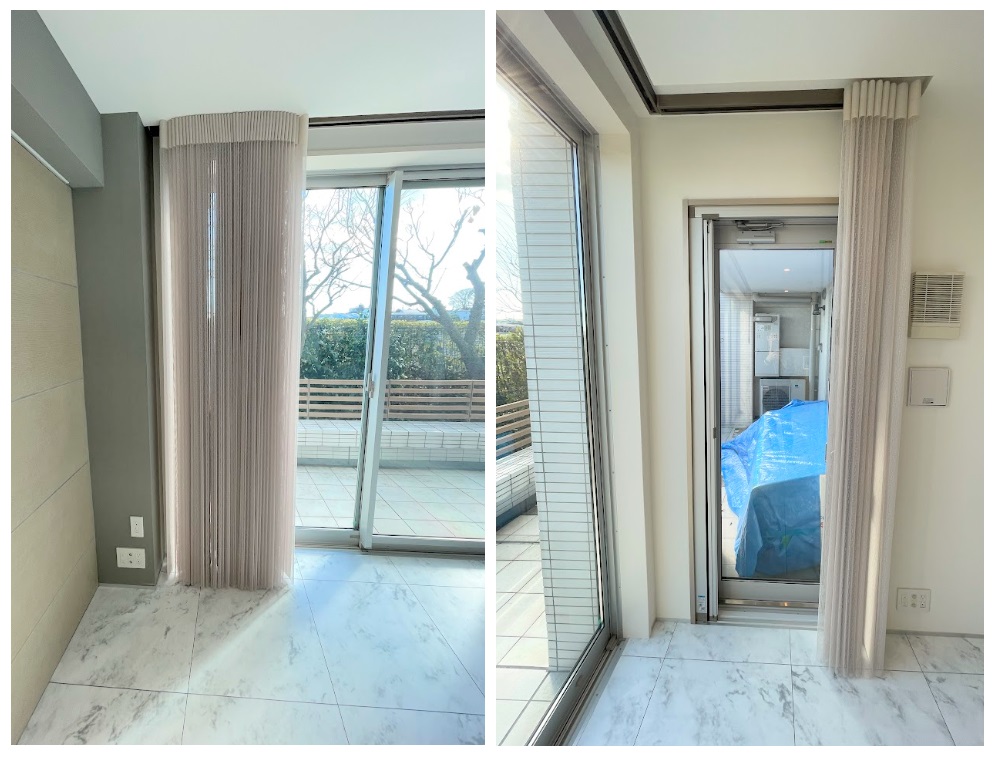

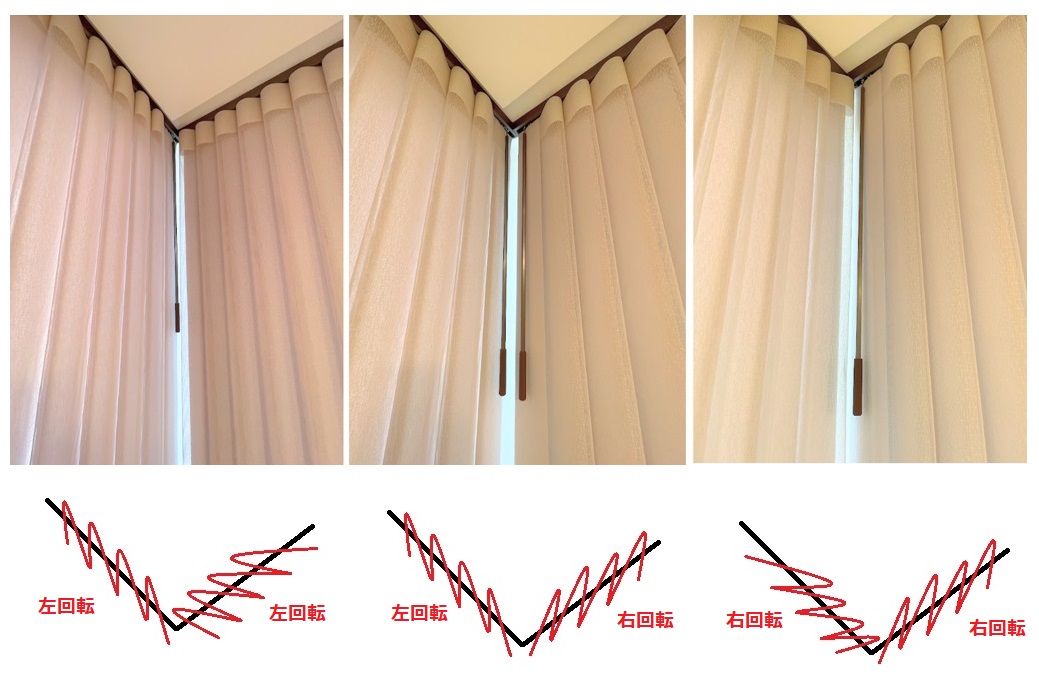

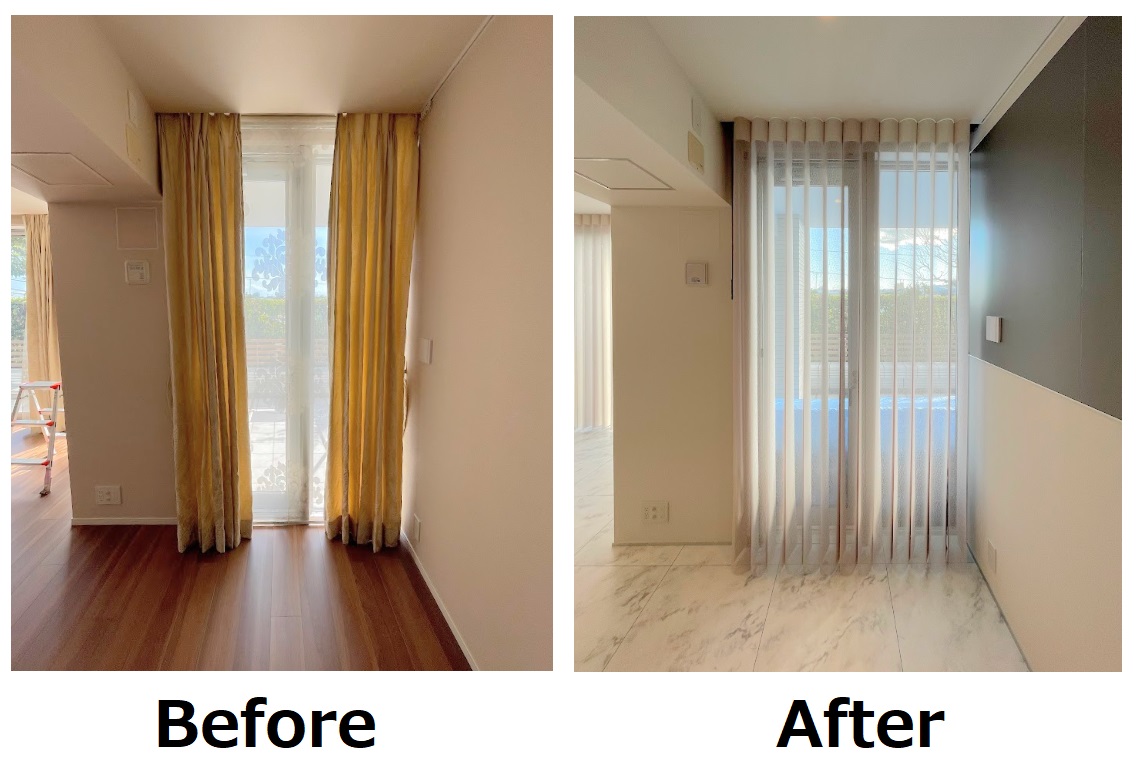

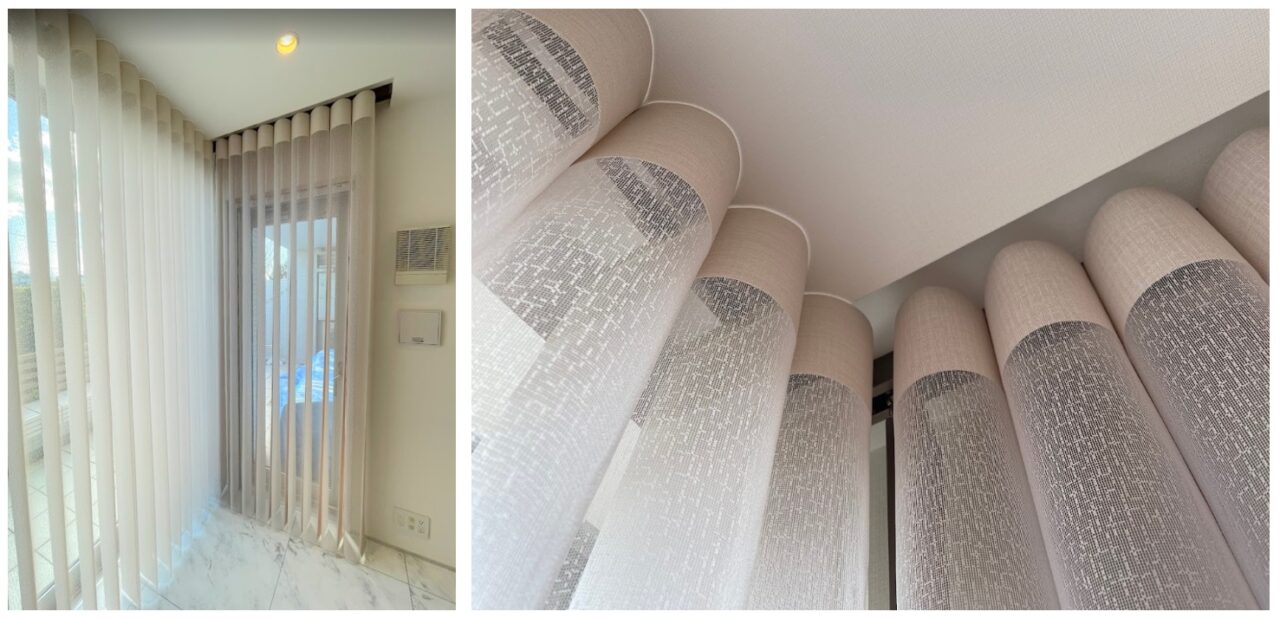

『スマートドレープシェード』は片開きのバトン操作が標準仕様ですが、オプションで両バトンタイプを選択することが可能で、今回、L字コーナー窓では長辺側を両バトンタイプ、短辺側の出入ドア側を片バトンタイプで納めています。

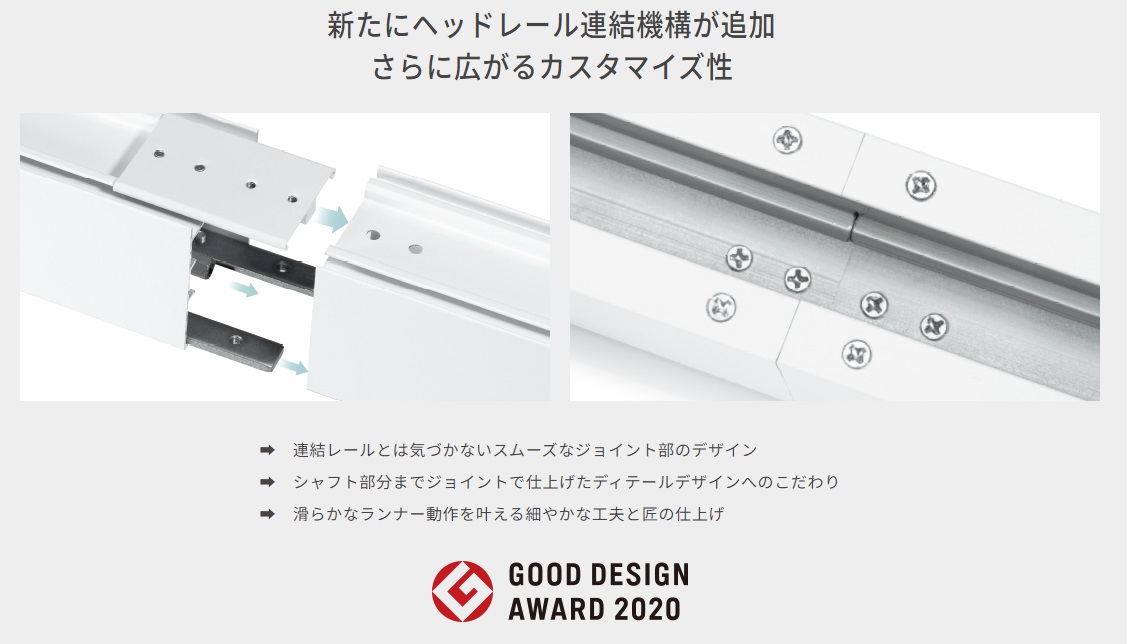

また、製品単体の最大製作幅はW2400mmまでとなっているため、今回幅4.7mの長辺側ではヘッドレール連結機構を採用して納めました。

ヘッドレール連結機構のメリットは最大幅7.2m(※連窓スタイルで最大14.4m)の大開口窓を１つの製品で納められるということと、これまで長尺製品の課題だった、「輸送コストの問題、レールがマンションのエレベーターに入らない、廊下から玄関内に搬入できない、玄関から室内に搬入できない」等の運送搬入に関する課題を解決する機能性にあります。
