ノーマン「スマートドレープシェード」とWIS「FUGA」調光ロールスクリーンの組合せ納品事例。

こちらはノーマン「スマートドレープシェード」とWIS「FUGA」調光ロールスクリーンの組合せ納品事例です。

事例では製品の組合せに対して特殊形状となる窓が多く、各窓の特性に配慮した納めを考える必要がありましたので、以下そのポイントをご紹介させていただきます。



制約があるカーテンボックス内での
「スマートドレープシェード」のご提案

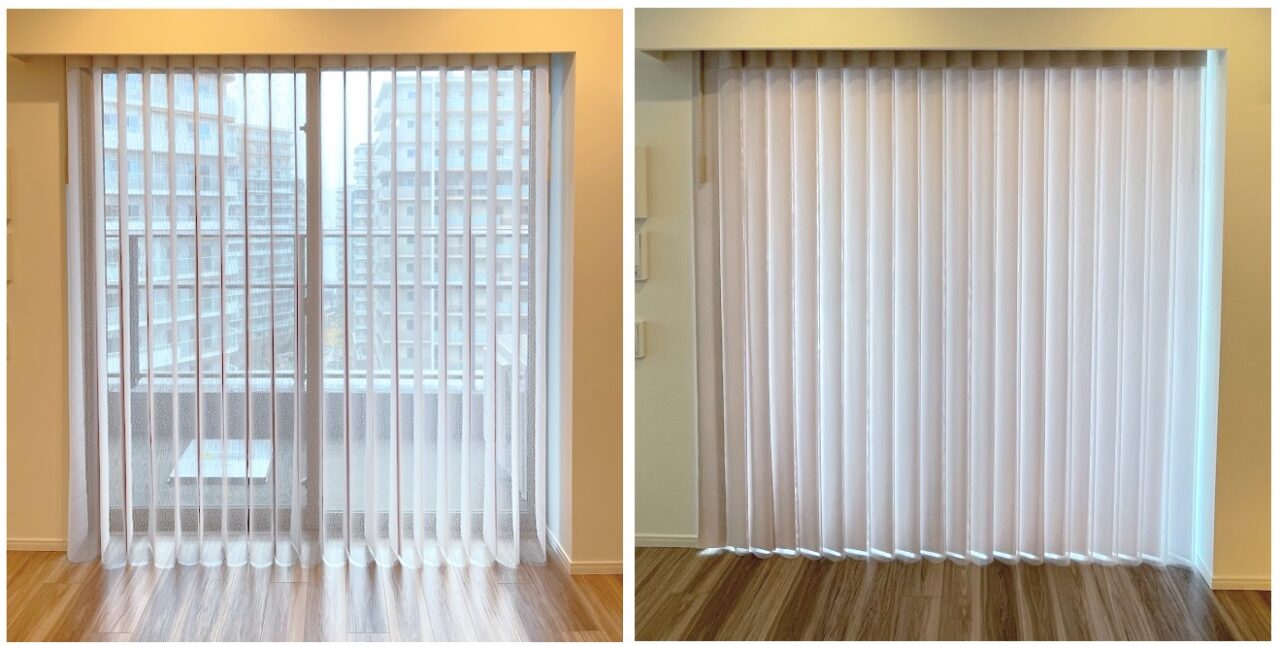

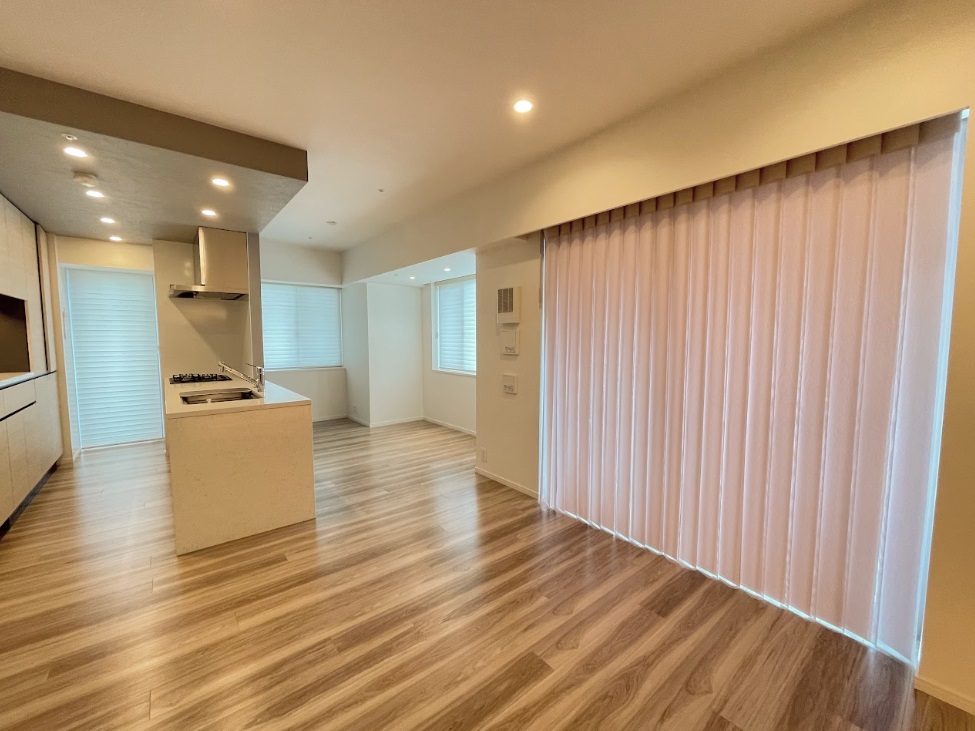

こちらは、ノーマン「スマートドレープシェード」納品後の様子。

採用生地はレース部に天然素材風の表情を持たせた『パシフィック』よりF1343(コットンウッド)です。

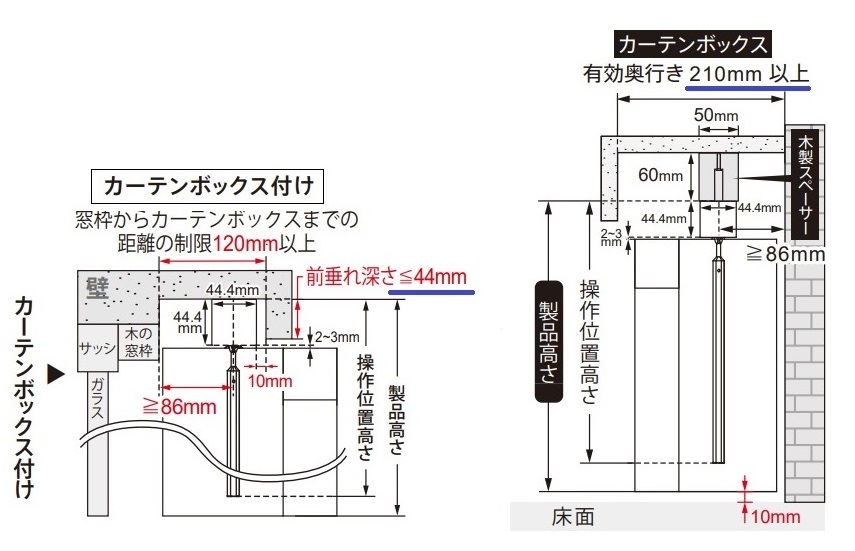

「スマートドレープシェード」をカーテンボックス内に設置する場合、ボックス内の奥行きが210mm以上必要とされてされているため、一般的な奥行き150mmのボックス内に設置しようとする場合、専用の樹脂または木製スペーサーを併用してルーバーの手前側がボックスの手前で回転できる様にすることが多いですが、スペーサーの併用ができるボックス高の上限が100mmまでとなっています。

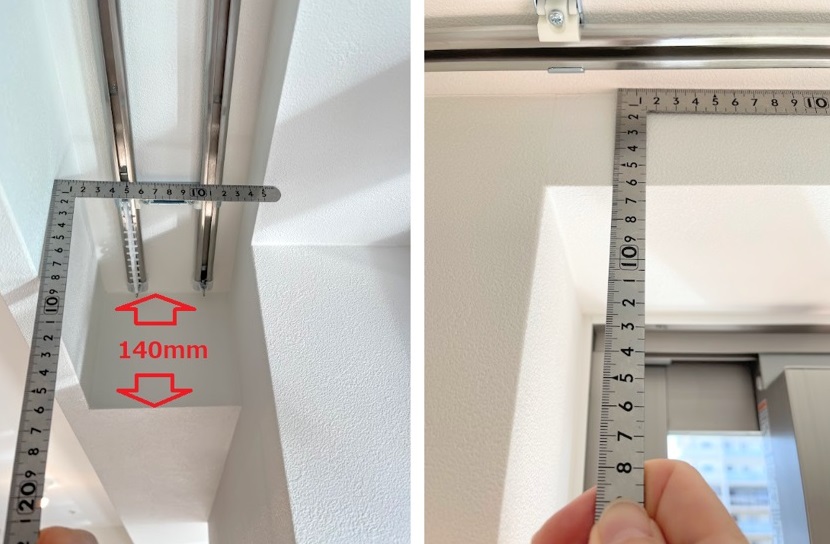

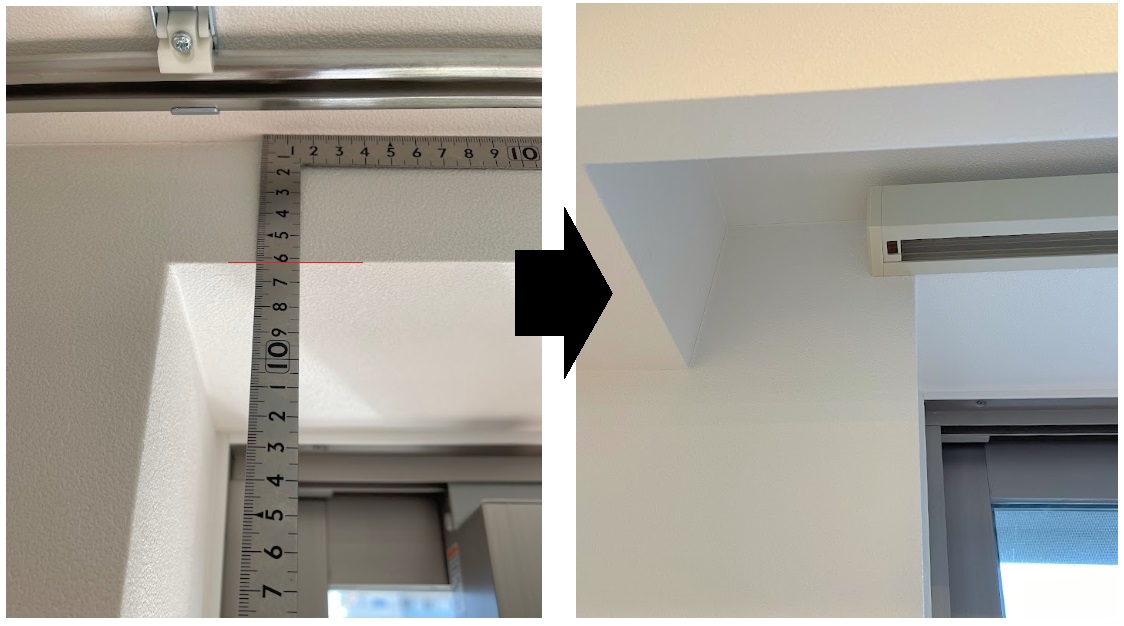

今回のボックスは深さが140mmありましたが、ボックス背後に窓枠のスペースがあったため、ボックス背後の窓枠側でルーバー後部が回転できる納めを考えることになりました。

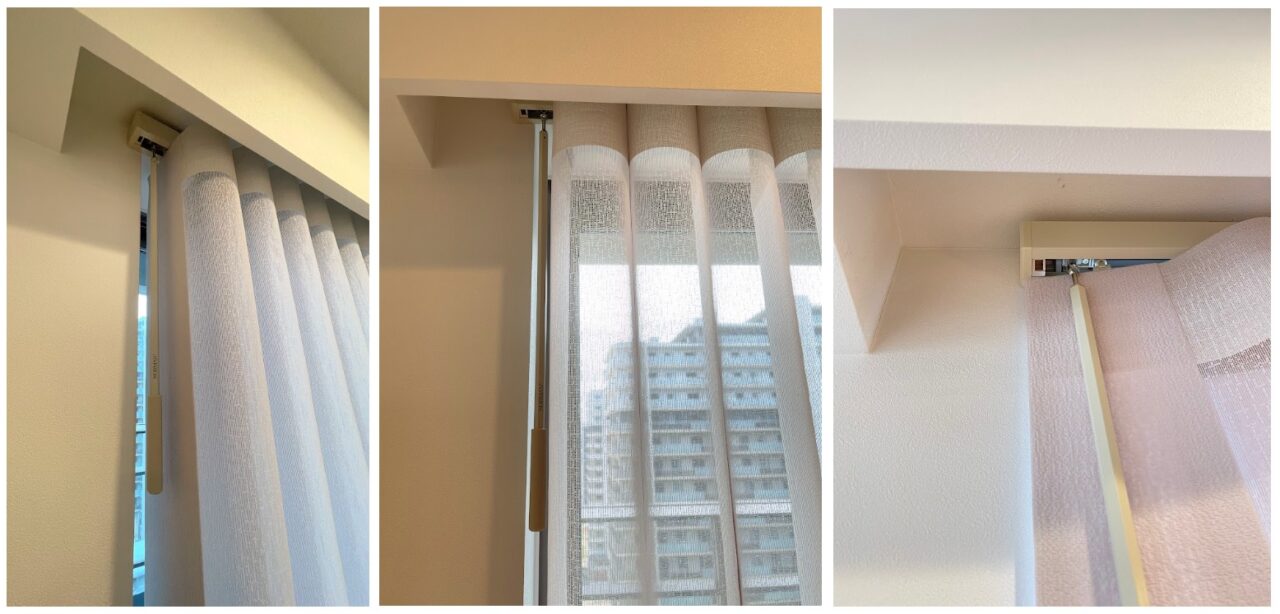

こちらがボックス背後のスペースを活用した納めです。



ボックス内と背後の窓枠との段差が60mmありましたので44.4mm厚の専用レールの上に18mmの樹脂スペーサーを併用することで、ルーバー後部の干渉を避ける納めを行いました。





なお注意点として、今回の事例はカーテンボックス背後のスペースを活用した設置法になるため、カーテンボックスが本来持っている幅を最大限に使うことはでません。

事例窓の場合、右端側は窓ぎりぎりまで壁面が迫っているため、カーテンボックスと背後の開口幅が一致していましたが、左端側は背後の開口幅の方が狭くなっていますので、これに見合った製品幅で製品を納める必要があります。

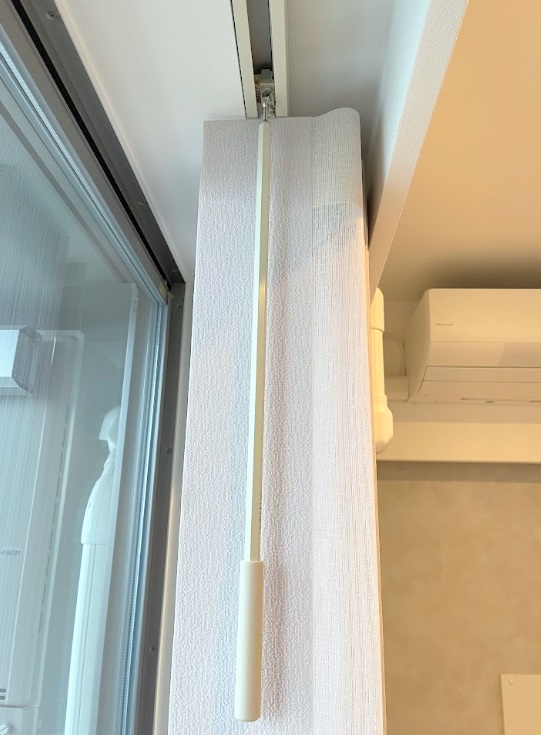

そこで今回は、専用レールの左端をボックス側に僅かに伸ばす納めとすることで、使用時にできる隙間を軽減させる納めをご提案させていただきました。

こうすることで、ルーバーを垂直に立てた状態では窓枠内でできる隙間を軽減させることができ、ルーバーを閉じるときもバトン操作の調節で生地を若干オーバーラップできる納めとなりました。



なお、現地打ち合わせでは実機サンプルを持参できますので、直線窓からコーナー窓まで実際の納まりと見え方のイメージをごご確認いただくことが可能です。



L字コーナー窓をすっきり活用する、
「調光ロールスクリーン」ご提案

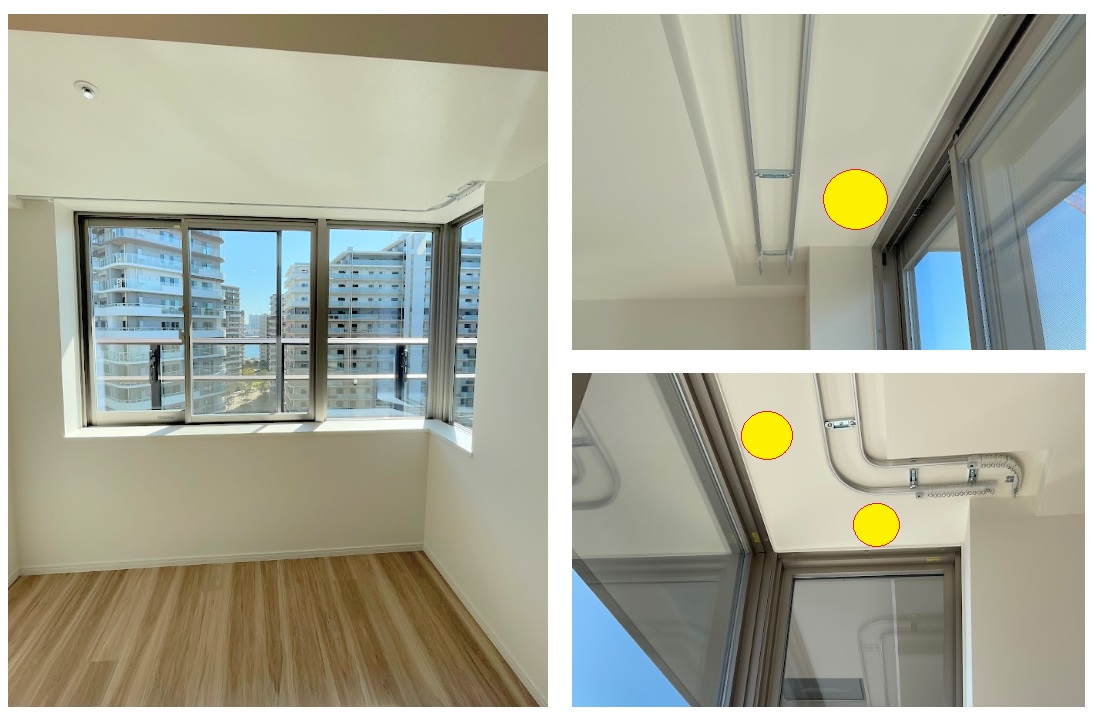

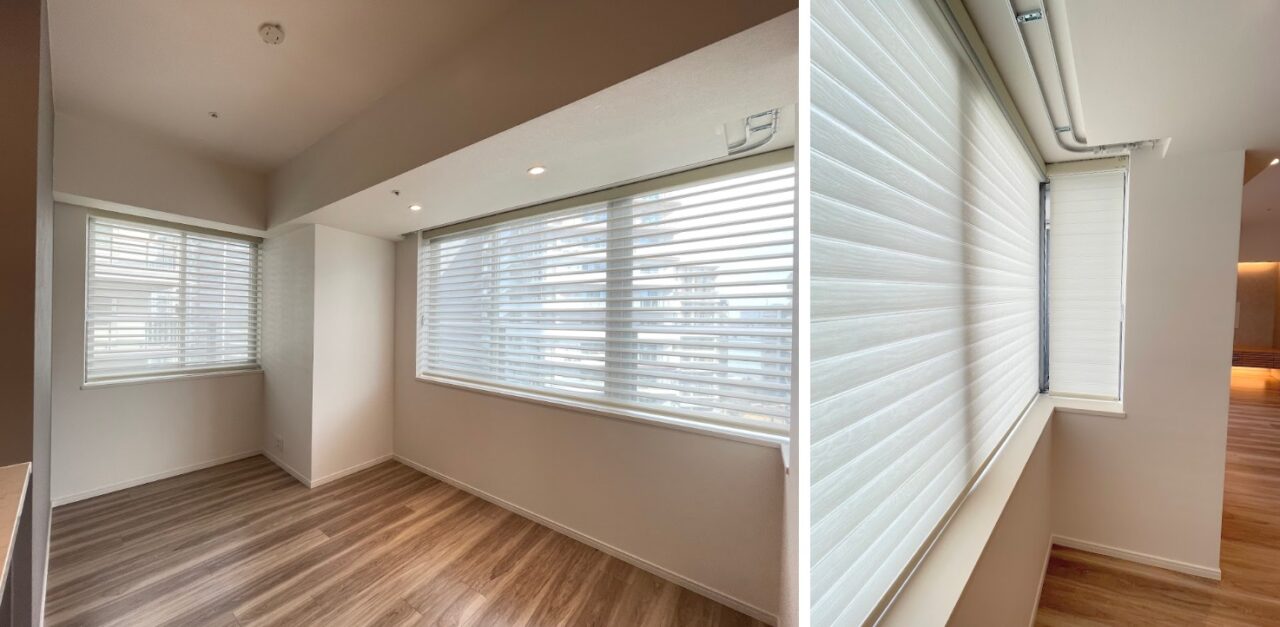

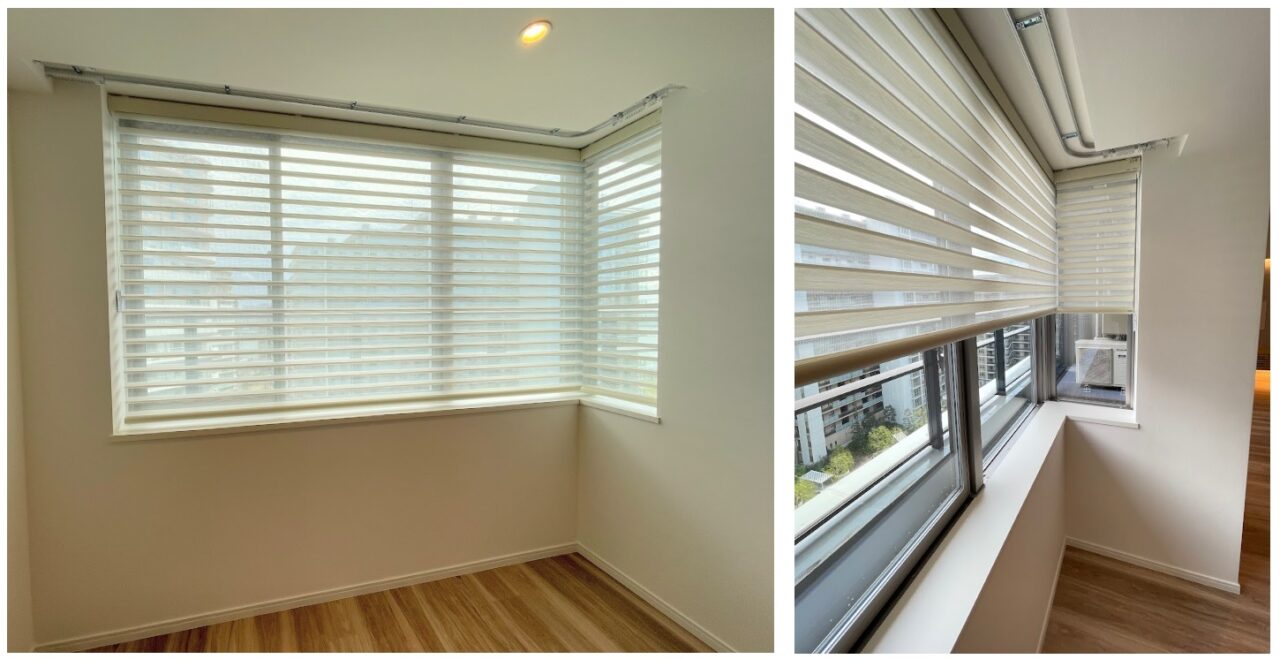

続いてこちらは、ダイニング側にあるL字コーナー窓での調光ロールスクリーンご提案の様子。

ご覧の様に既設カーテンレール背後の窓枠が出窓の様になっていますが、この部分に調光ロールスクリーンを採用することで、窓辺をすっきりとさせダイニングスペースを広く活用できるようにしたいというのがお客様のご要望でした。

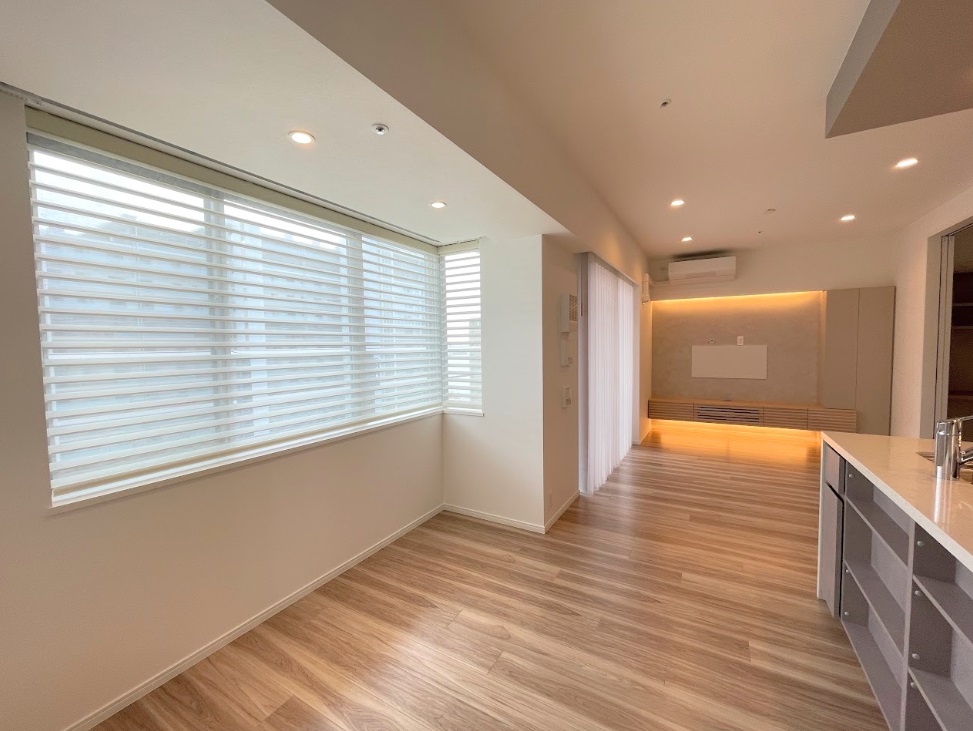

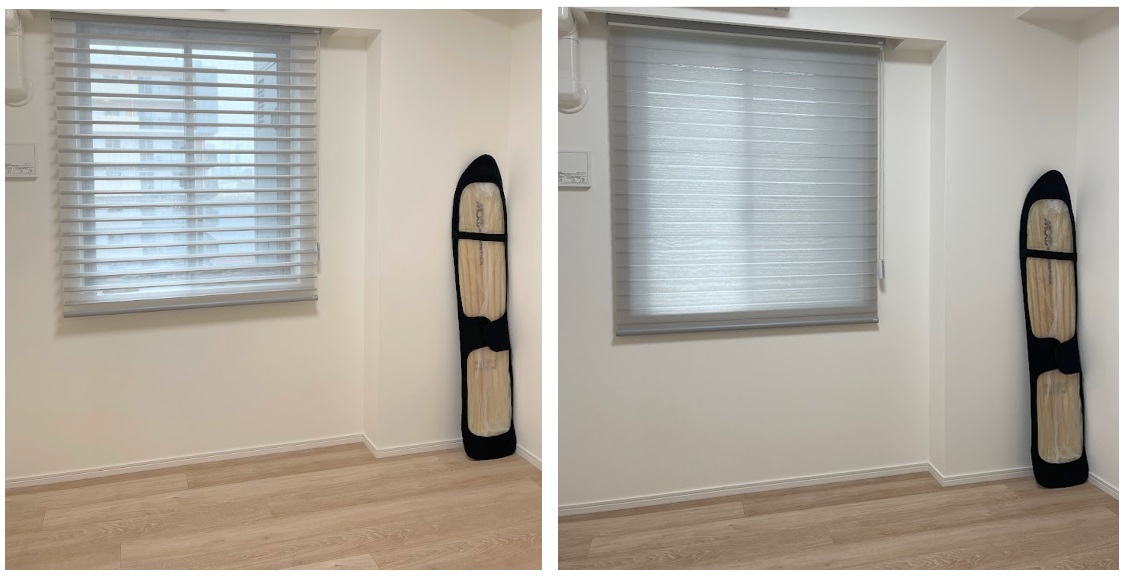

こちらが今回ご採用いただいた調光ロールスクリーン「FUGA」納品後の様子で、採用カラーは『アドバンスド コレクション』よりAC-1302(シャンパン)です。

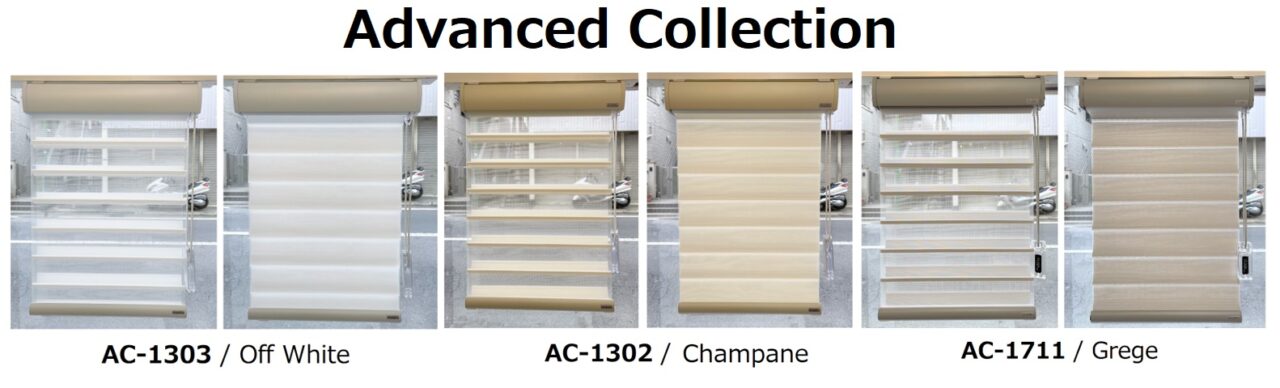

選定色はAC-1711(グレージュ)と迷うところでしたが、現地で実機サンプルを見比べていただいた結果、内装との調和を優先したAC-1302(シャンパン)をご採用いただくことになりました。





奥行きの狭い勝手口ドアでは
「逆巻き」&「カバーレス」で対応。

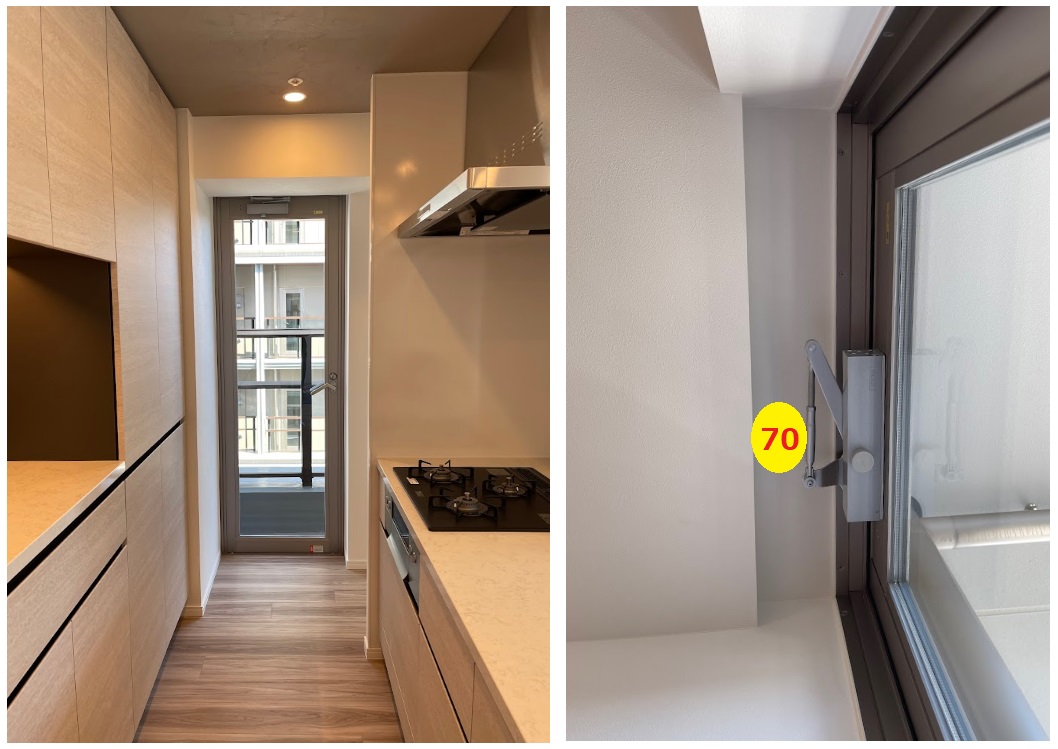

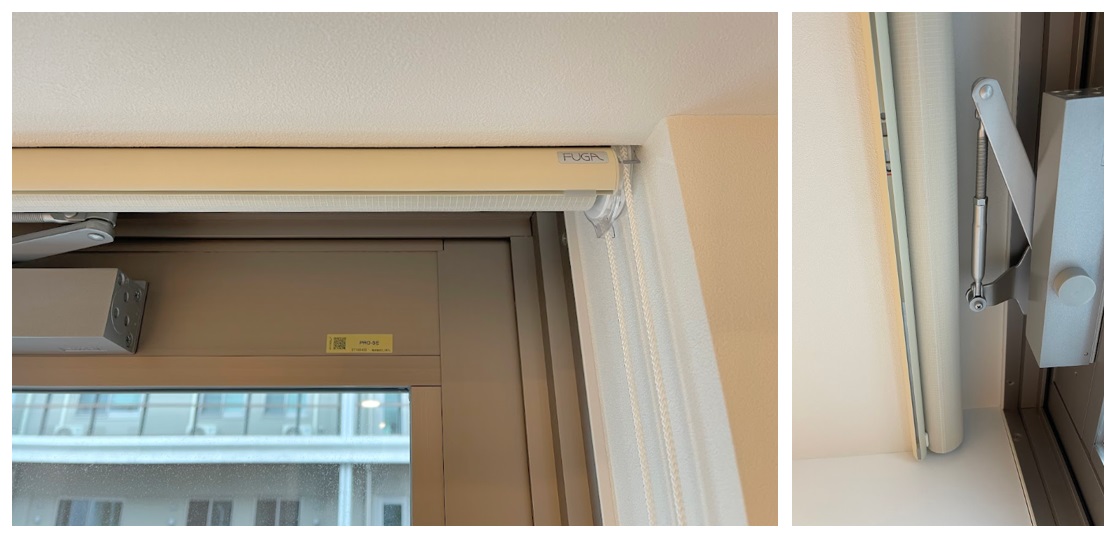

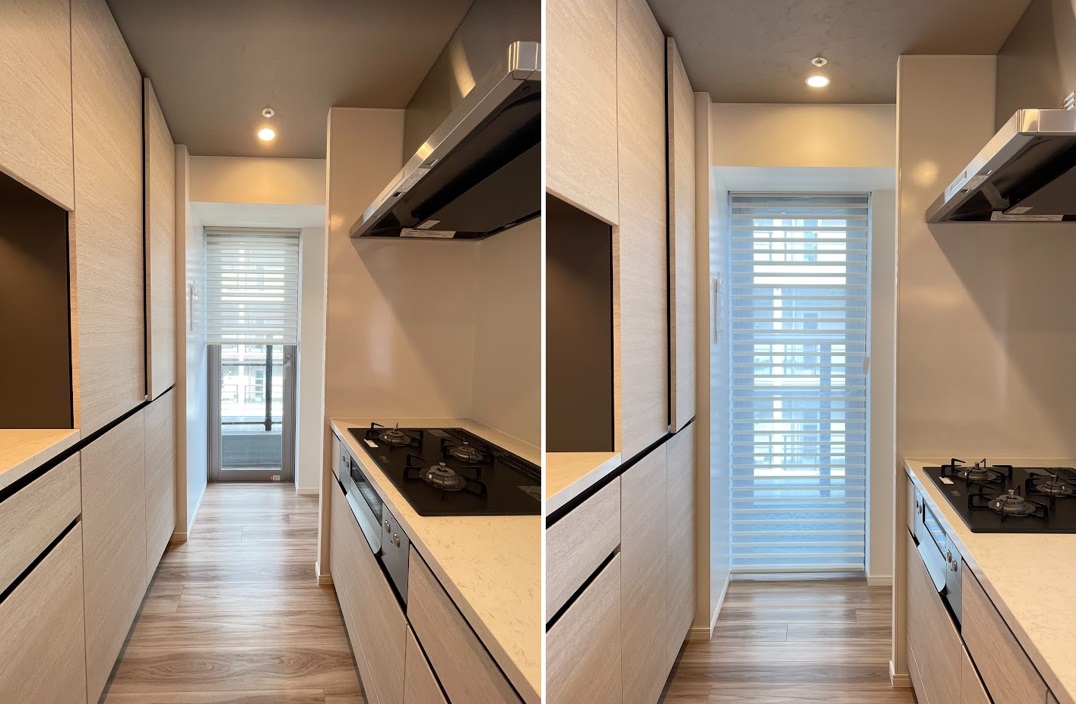

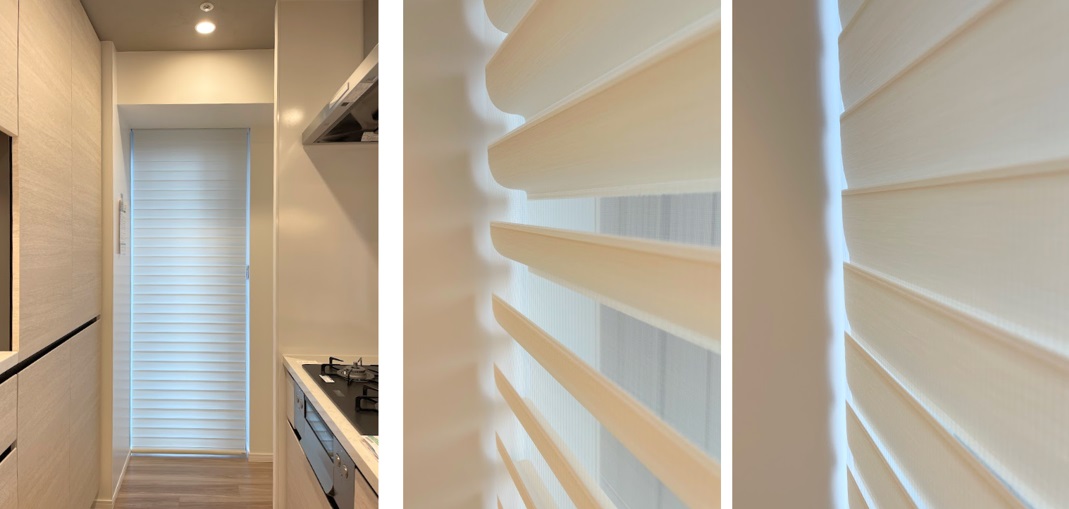

最後に、キッチン勝手口ドア上にも調光ロールスクリーンを納めましたが、ボックス内の有効奥行きが70mmしかなかったため、それぞれFUGA・オプションである「カバーレスタイプ」と「逆巻き仕様」の組合せで納めました。





「カバーレスタイプ」にすることで製品厚をコンパクトにでき、「逆巻き仕様」にすることでドアクローザーに干渉することなくスクリーンの昇降させることができました。



なお、「逆巻き仕様」にした場合、スラットの角度が通常と逆の上向きとなるため、上方からの光や上階からの視線を抑制する効果を高めることができ、西側に面したこちらの窓では理想的な納めとなりました。



以上、本日はノーマン「スマートドレープシェード」とWIS「FUGA」調光ロールスクリーンの組合せ納品事例を、設置環境に応じた納めの提案を踏まえご紹介させていただきました。

当社ショールームへご来場いただければ、様々なメーカーの製品比較を同時にご確認いだけますが、ご来店が難しい場合でも現地ご提案を想定したサンプルの持参が可能です。

事前お問合せにておおよその窓サイズと状況をご照会いだたければ、事前のお見積りを経たうえでの現地内覧対応も可能ですので、詳細はお気軽にご相談ください。
