ナニック・「ウッドバーチカルブラインド」を使った、ピアノ室の「反響音」調整事例。

2017年01月26日

本日のブログでは、ナニック・「Gシリーズ ウッドバーチカルブラインド」を使った、ピアノ室の「反響音」調整事例をご紹介させていただきます。

ナニック Gシリーズ ウッドバーチカルブラインド 事例

2017.1.20.65

今回のご依頼は、室内の「防音」・「吸音」の強化ではなく、「反響音」強化を含めた音響調整という、音にこだわる演奏家ならではのリクエストでした。





「ピアノ室」で採用する『ウッドブラインド』。
窓辺の反響音の調整対策。

2017.1.28.1

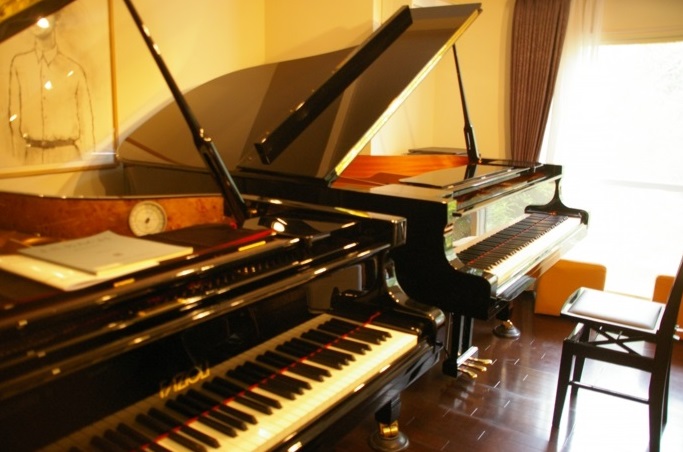

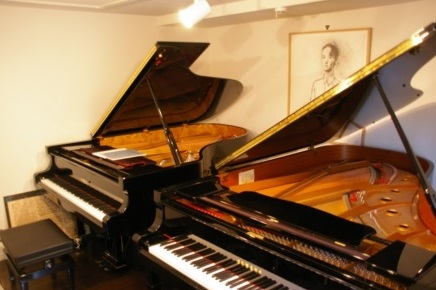

閑静な住宅街にある「ピアノ教室」は、主宰者ご自宅の庭園前に設けられたもので、窓周りには厚手のカーテンと薄手のレースが掛けられていました。

一般的には、音を反射しやすい素材といえる、ガラス窓、フローリング、大理石、タイルなど「硬質素材」に対しては、反射する音を効率的に吸収させることにより、室内の“音環境”の調整を図ります。



2017.1.20.66

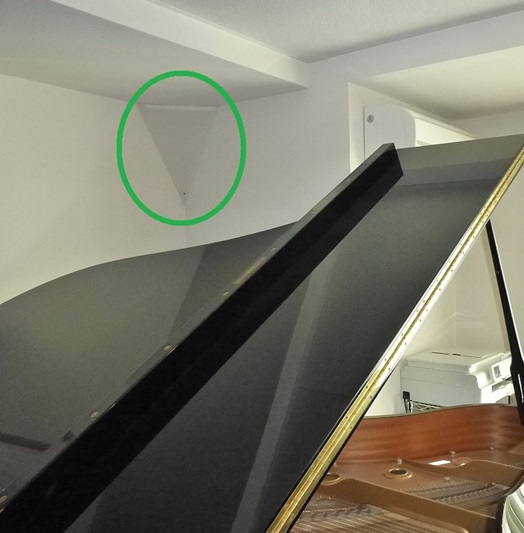

音環境の調整には、部屋の要所に吸音・反響素材を設置して、お好みの音環境に調整することがあるといわれますが、こちらのピアノ室でも壁面の隅に「コーナー反響板」が設置されていました。



2017.1.20.55

部屋の大きさや、求める音環境により、設置する吸音・反響素材の量や方法は異なりますが、今回は「窓装飾」の仕上げ材に硬質素材である『ウッド・バーチカルブラインド』を使用して、居室全体の「反響」調整を行いたいというご要望でした。
「窓装飾」でありながら、「音響装置」としての役割が強いニーズといえます。

これは、厚さ5mm(巾90mm)の木製「ルーバー」を左右180°回転させてた全閉状態をつくって反響音の反射角度を微調整したり、ルーバーに任意の隙間を設けて反響の度合いを低減させるボリューム調整を「ウッド・バーチカルブラインド」で試みるものです。

理論上、窓周り品としての「ウッドバーチカルブラインド」を使った「反響音」を増す方向での調整は有効だと思いますが、特殊な対策となりますので、その効果を事前に実感していただくために、まずは、ナニックの代官山ショールームで、製品の選定を含めた体感をいていただく事をことをお勧めさせていただきました。





ナニック・「代官山ショールーム」にて、
ウッド・バーチカルブラインドの反響音を確認。

2017.1.20.47

ナニックジャパン「代官山ショールーム」は、本社オフィスに併設されています。

東京都渋谷区恵比寿西1-34-28 代官山ファースト2F
 TEL:03-3496-0729
営業時間:9:00~17:30(休日:土、日、祝日)
 東急東横線 代官山駅 東口 徒歩1分

ゆっくりご覧いただく為に、ご来社の際は予め電話にてご連絡(予約)されることをおすすめします。

 2017.1.20.62

2017.1.20.63

ショールームでは、『ウッド・バーチカルブラインド』の展示品を、「大型窓」や「間仕切り」としてご覧いただけるだけでなく、ルーバー角度を回転させながら「反響音」調整におけるシュミレーション実験を体感していただくことも可能です。

お客様もショールームでの体感を経て、ピアノ室の窓辺を「ウッド・バーチカルブラインド」にリニューアルすることに決定されました。





2017.1.20.42

今回、ご採用いただいた製品モデルは、ルーバー巾 90mm、厚さ 5mmのバスウッドを素材とする、『Gシリーズ・ ウッド バーチカル ブラインド』。

ヒンジタイプは、デザイン性に優れる「Bタイプ分割」をご採用いただきました。

ちなみに、製品高H3610mmまではヒンジ分割のない、ポリスチレン樹脂の『 ウッド パーフェクト バーチカル ブラインド』もございますが、やはりそこは、木の素材感にこだわりたいとの事で、天然木の反りを防止した「ヒンジ分割」タイプにてオーダーをいただきました。



2017.1.20.46

2017.1.20.54

ルーバー色とオプション・バランス色には、ピアノのボディと、鍵盤との組み合わせをイメージした 「ホワイト(902)」をご指定いだきました。





ウッド・バーチカルブラインドの設置
取付下地に配慮した応用部材を組み合せて。

2017.1.28.3

現調時の採寸では、「防音対策」となる、インナーサッシの縦フレームが、窓枠よりも室内側に出ている点に着目。

ルーバー巾:90mmの縦型ブラインドの回転と開閉に支障のないクリアランスを確保した設置位置を考慮する必要がありました。





2017.1.20.43

2017.1.20.50

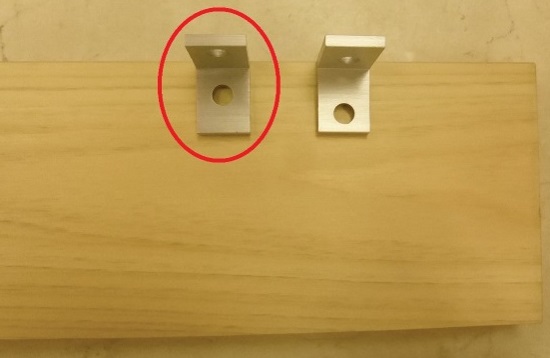

ウッド・バーチカルブラインドの設置位置には、取付ビス下地がありましたが、メーカー純正品の「オプションバランス・取付け金具」をビス止めする位置には下地が無かったため、別途下地のある位置まで延長できる金具を用意する必要がありました。

ナニック・ウッドバーチカルブラインドの場合、ヘッドレールとバランスが一体化できない仕様のため、この様な工夫を加えることも考えます。



2017.1.28.6

2017.1.28.5

ナニック  ウッドバーチカルブラインド バランス

延長金具を併用して、無事に設置完了です。





 ウッド・バーチカルブラインド
「開き方」と「畳み代」を考える。

2017.1.28.8

2017.1.20.68

ルーバー(羽根)の厚みが5mmある「ウッド・バーチカルブラインド」を採用する場合、ルーバーを開いて寄せた際に生じる「畳み代(しろ)」を考慮した、開き方のタイプを決める事も大切です。

一般的な「布製」のバーチカルブラインドよりも畳み代が増えるため、特に今回の様に「両開き」で納める場合は、開口部全体への配慮が必要となります。





2017.1.20.67

ナニック Gシリーズ ウッドバーチカルブラインド 902 ホワイト

窓の右側は、壁面までつながっていますが、右側からの出入りはしないため、「両開き」であっても「片開き」であっても問題はありません。





2017.1.28.2

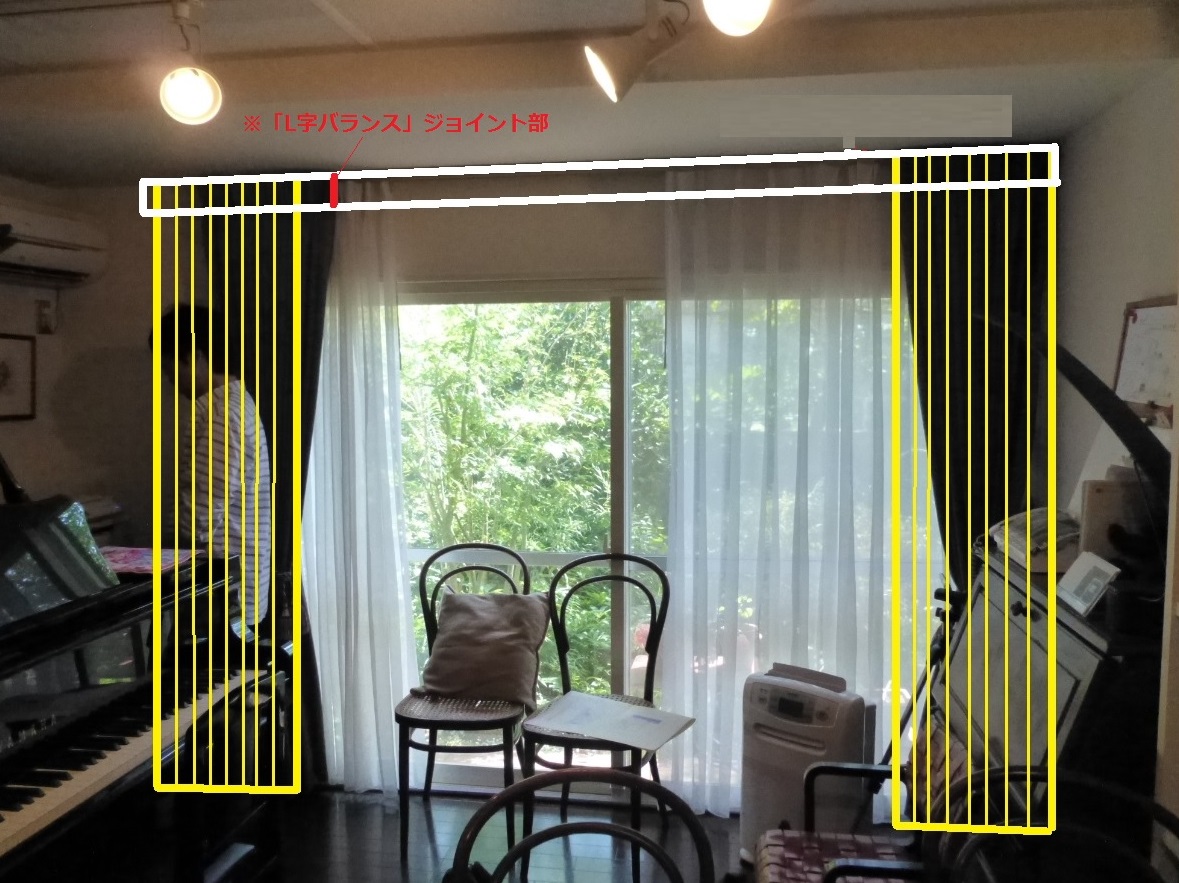

しかし、庭への出入口となる、左側の窓の場合、既存のカーテンレールの幅で、ウッド・バーチカルブラインドのヘッドレールを仕立ててしまうと、ルーバーの畳み代が大きく内側に入り込んでしまいます。

居室の間取りと開閉の支障にならない範囲内で、左側の「畳み代」を寄せるクリアランスを確保する必要がありました。



2017.1.20.51

ウッド バーチカルブラインド ホワイト

「畳み代」の目安となる計算式から出た参考値をもとに、「両開き」仕様の製作サイズを決めました。





「反響音調整」の硬質素材。
ウッド・バーチカルブラインドの納まりと効果。

2017.1.28.8

厚さ5mm
細やかな打ち合わせを経て、硬質素材の「ウッド・バーチカルブラインド」を採用した「ピアノ室」の反響音調整対策窓の完成です。



2017.1.28.13

ピアノ ウッドブラインド 反響

澄み切った冬晴れの強い陽射しのなか、早速、ルーバーの開閉・調光による「反響調整」を確認していただきました。

ルーバーを室内側に「垂直」に立てた状態から、硬質素材である防音ガラスとのコンビネーションで、「反響音」と「採光」の調整を自由に行います。



2017.1.20.69

ルーバーを閉じて「消灯」した様子。

ルーバー素材は、完全遮光ですので、強烈な太陽光が漏れている部分が、「反響板」としての機能を担うウッド・バーチカルブラインドの隙間となります。



2017.1.28.18

全閉時に、照明を付けた状態のクローズアップを撮り忘れてしまいましたが、室内照明を点けた時のルーバーの色調はこうなります。





2017.1.20.54



硬質素材の「ウッド・バーチカルブラインド」で調光と反響音の調整。

回転操作させて使用する「ルーバー」の向きと角度のコントロールで微妙な反響音の調整ができるとのことでした。
「音の世界」でのこだわりは奥が深い様です。
